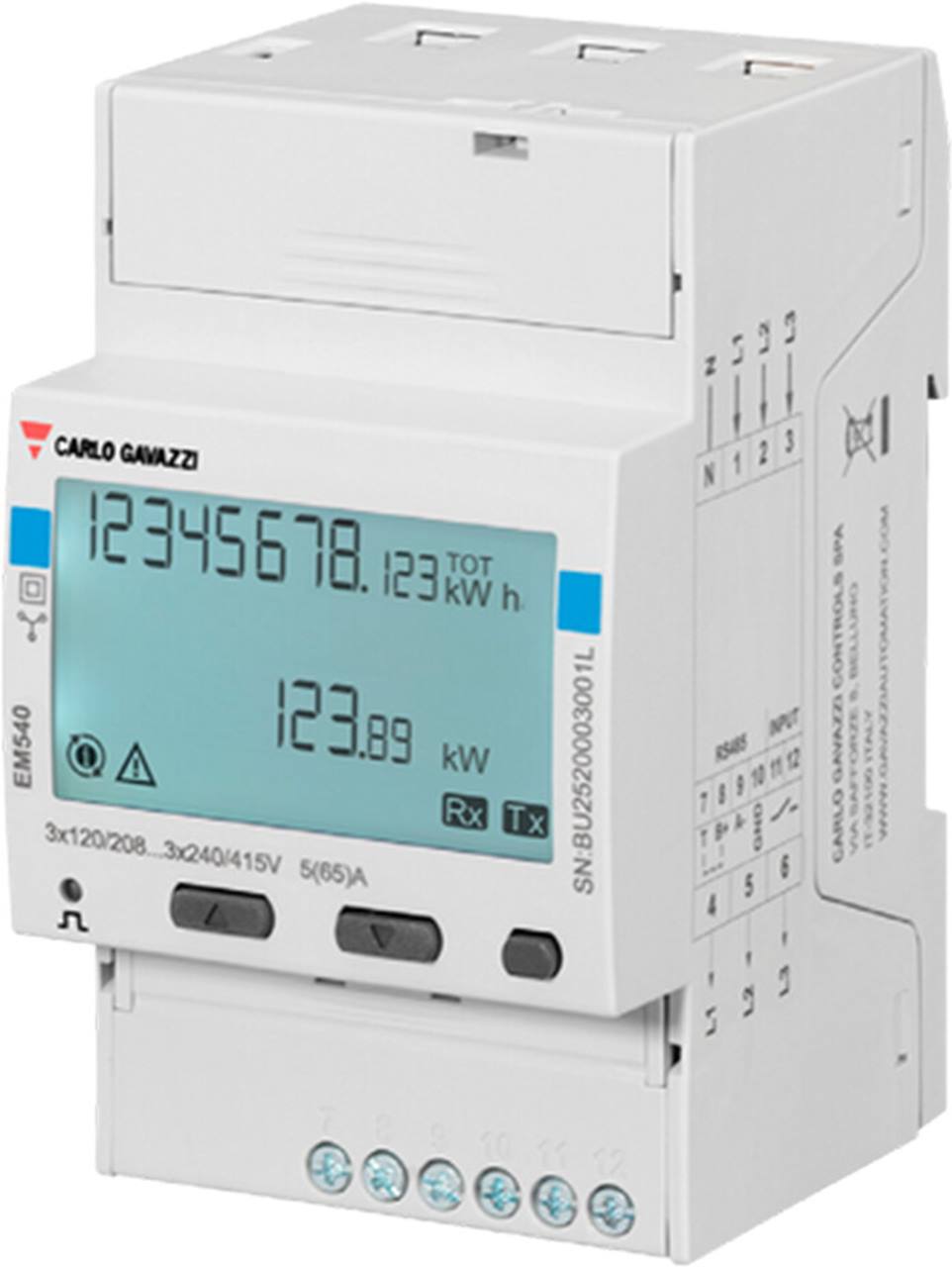

Victron Energiemeter EM540 — 3 fase, max. 65 A per fase

Driefasige energiemeter met LCD-uitlezing voor DIN-railmontage, met directe meting tot 65 A per fase. De EM540 is de opvolger van de EM24 in RS485-uitvoering: sneller, compacter en met beter bereikbare RS485-aansluitingen. De gegevens worden getoond op een GX-apparaat en op het VRM-portaal.

Toepassingen

Bij een ESS draait alles om reactiesnelheid: hoe sneller de meter meet, hoe strakker het systeem terugleveren en piekbelasting begrenst. De EM540 meet merkbaar sneller dan de oudere EM24 en neemt minder ruimte in de kast in. Voor nieuwe driefase-installaties met een RS485-koppeling is dit de meter die u standaard meeneemt.

• Driefase ESS-installaties: netmeting als regelingang, import- en exportbegrenzing


• Meten van de opbrengst van een PV-omvormer of een AC-aggregaat


• Installaties waarin snellere regeling van het ESS gewenst is


• Kasten waar de ruimte krap is


• Eenfase-installaties waarbij het net op de ene fase en de PV-omvormer op een andere fase wordt gemeten; de fabrikant beveelt hiervoor de EM540 aan

Verschil met de EM24

• Snellere metingen, waardoor een ESS sneller reageert


• Kleinere vormfactor, dus minder ruimte in de verdeelkast


• Beter toegankelijke RS485-connectoren, wat de installatie vereenvoudigt


• Uitsluitend RS485; is Ethernet gewenst, kies dan de EM24 Ethernet of de VM-3P75CT

Meting en communicatie

• Drie fasen, directe meting tot 65 A per fase


• Maximale spanning 415 V tussen de fasen


• Meettype direct of via shunt


• Communicatie uitsluitend via RS485


• LCD voor uitlezing op de meter zelf

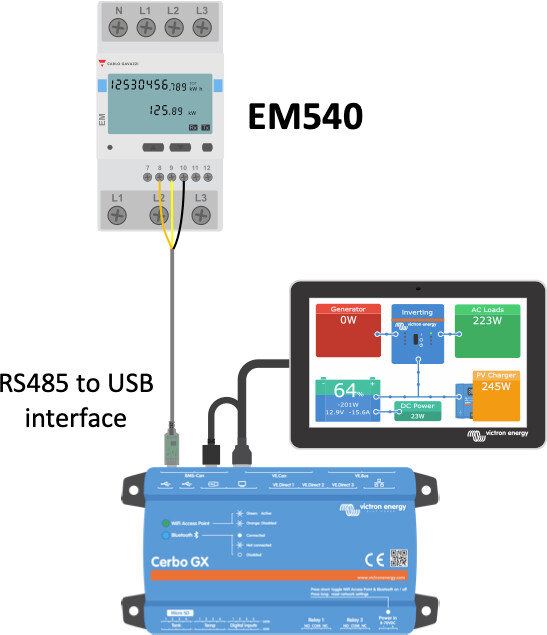

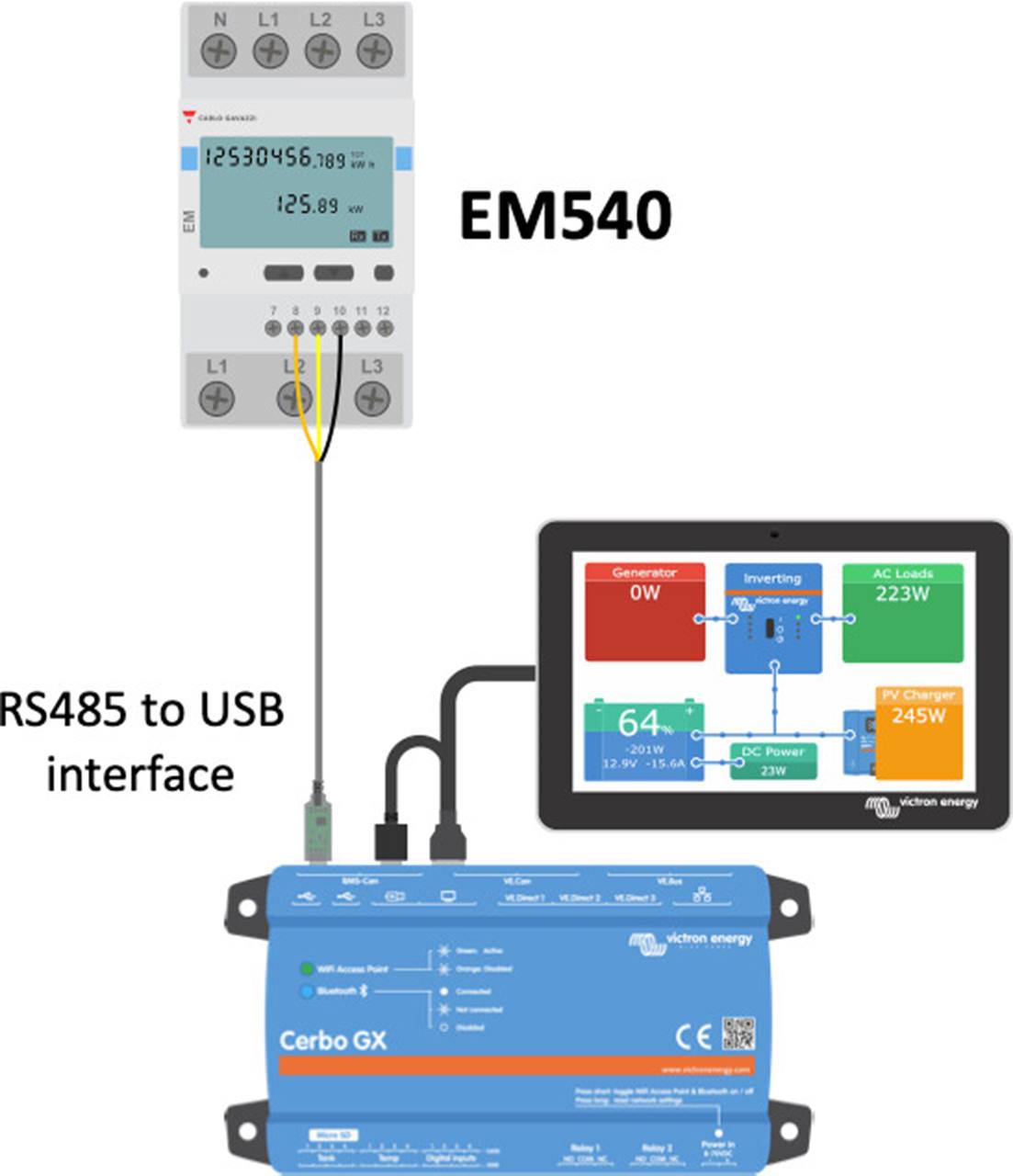

Aansluiten op een GX-apparaat

• Bekabeld via de RS485-naar-USB-interface, leverbaar met 1,8 m of 5 m kabel


• Draadloos via de Zigbee-converters

Direct mee te bestellen

• RS485 naar USB interface 1,8 m (ASS030572018). Categorie Interface.


• RS485 to USB interface 5 m (ASS030572050). Categorie Interface.

Gerelateerde producten

• Energiemeter EM24 3-fase (max. 65 A/fase) Ethernet (REL200200100) — dezelfde meetcapaciteit, maar via Ethernet


• Victron Energiemeter 3-fase VM-3P75CT (REL200300100) — met opsteekbare stroomtransformatoren


• Energiemeter ET340, 3 fase, max. 65 A (REL300300000) — voordeliger, zonder display

Documentatie

Victron Energy publiceert één gecombineerde handleiding voor de energiemeters ET112, ET340, EM24 en EM540. Die is Nederlandstalig beschikbaar.

• Victron productpagina Energiemeters (NL)


• Handleiding Energiemeters (NL, PDF)


• Energy Meter EM540 manual (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)

Contact

RS485 of Ethernet, directe meting of meetspoelen? Onze specialisten kiezen samen met u de meter die bij uw kast en systeem past. Neem contact met ons op.
