Over de Energy meter EM24 3 phase max 65A/ph Eth

Victron Energiemeter EM24 — 3 fase, max. 65 A per fase, Ethernet

Driefasige energiemeter met LCD-scherm en ingebouwde configuratiejoystick, met directe meting tot 65 A per fase. Deze uitvoering communiceert via Ethernet: één netwerkkabel naar het GX-apparaat, geen RS485-interface nodig. De gegevens verschijnen op het GX-apparaat en op het VRM-portaal.

Toepassingen

Ligt er al een netwerkkabel in de meterkast, dan is Ethernet de eenvoudigste route: aansluiten, IP-adres, klaar — zonder USB-interface aan het GX-apparaat en zonder buslengtebeperking. Het scherm en de joystick maken bovendien dat u ter plaatse kunt aflezen en instellen, ook als het GX-apparaat elders hangt. Praktisch in bedrijfspanden waar de techniek verspreid zit.

• Driefase ESS-installaties: netmeting als regelingang


• Meten van de opbrengst van een PV-omvormer of een AC-aggregaat


• Installaties waar al een netwerkinfrastructuur ligt


• Situaties waarin de meter ver van het GX-apparaat zit


• Bedrijfspanden met tariefselectie of pulsmeting van gas, water of stadsverwarming

Meting en weergave

• Drie fasen, directe meting tot 65 A per fase


• TRMS-meting, ook bij vervormde sinusgolven van spanning en stroom

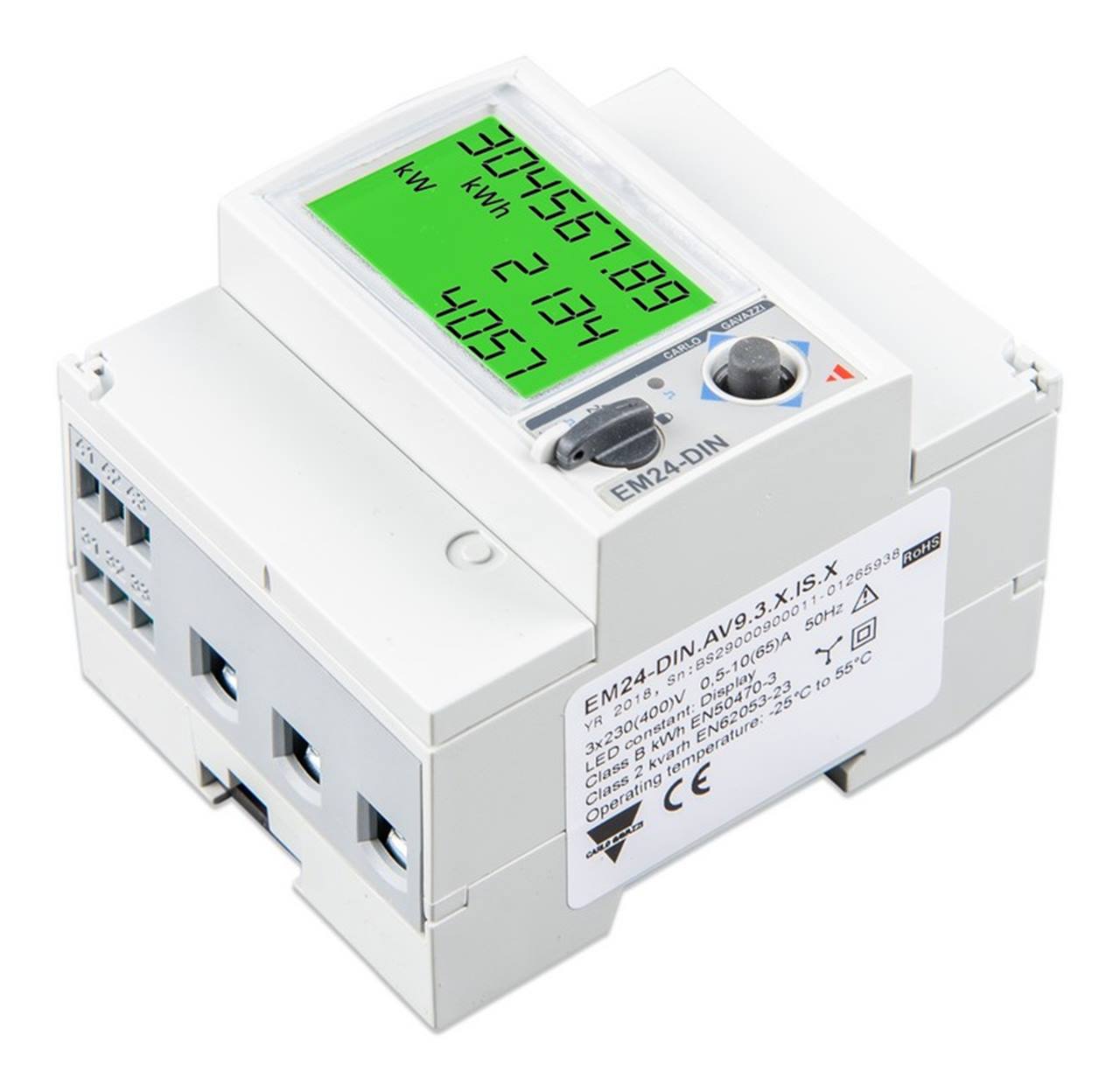

• Driregelig LCD-scherm (1x 8 digits, 2x 4 digits) met alfanumerieke aanduidingen


• Directe uitlezing van variabelen met vier digits


• Ingebouwde joystick voor configuratie op het apparaat zelf

Communicatie en ingangen

• Ethernet-communicatie naar het GX-apparaat


• Drie digitale ingangen voor tariefselectie of voor pulsmeting van gas, water of stadsverwarming

Uitvoering

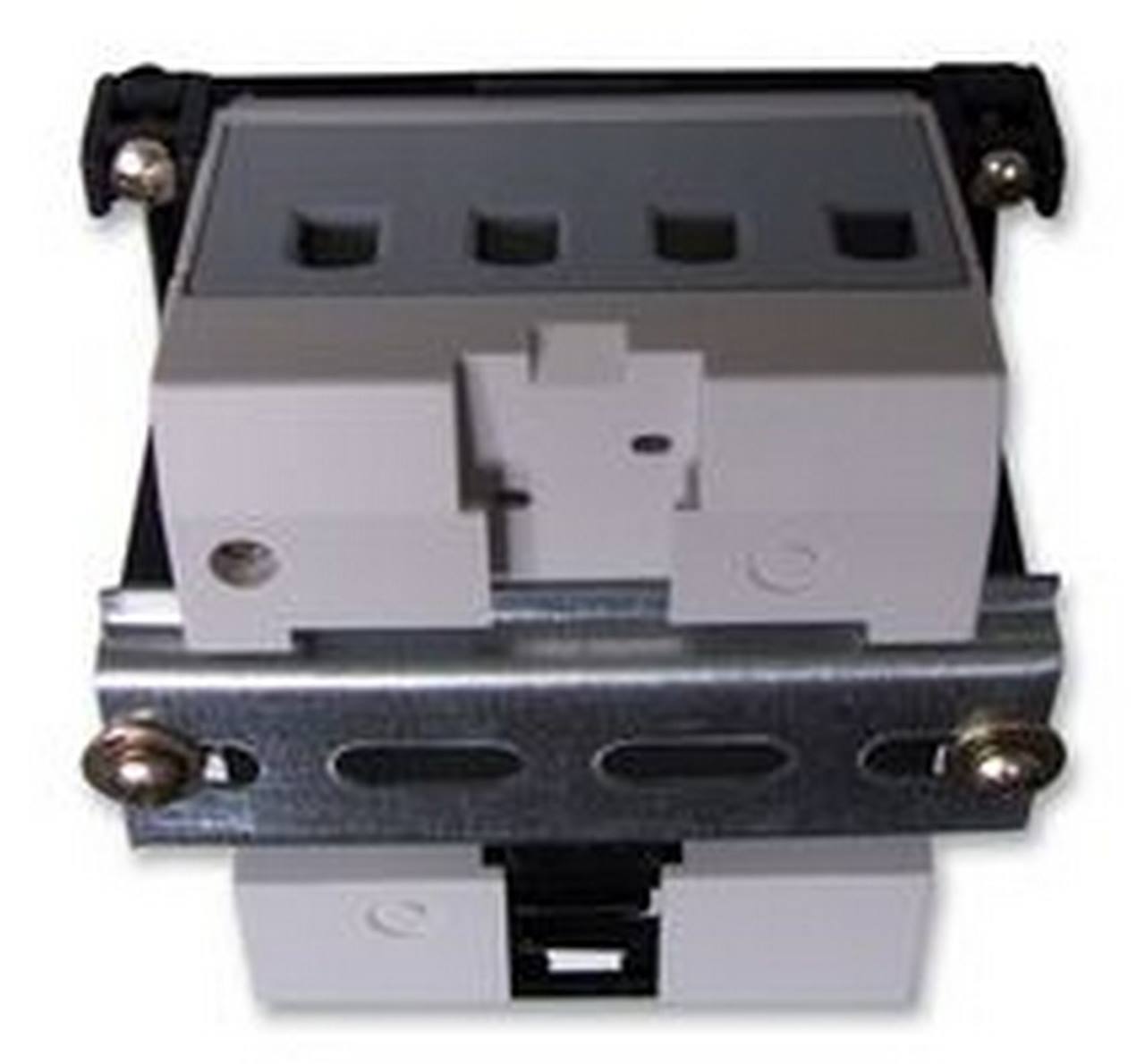

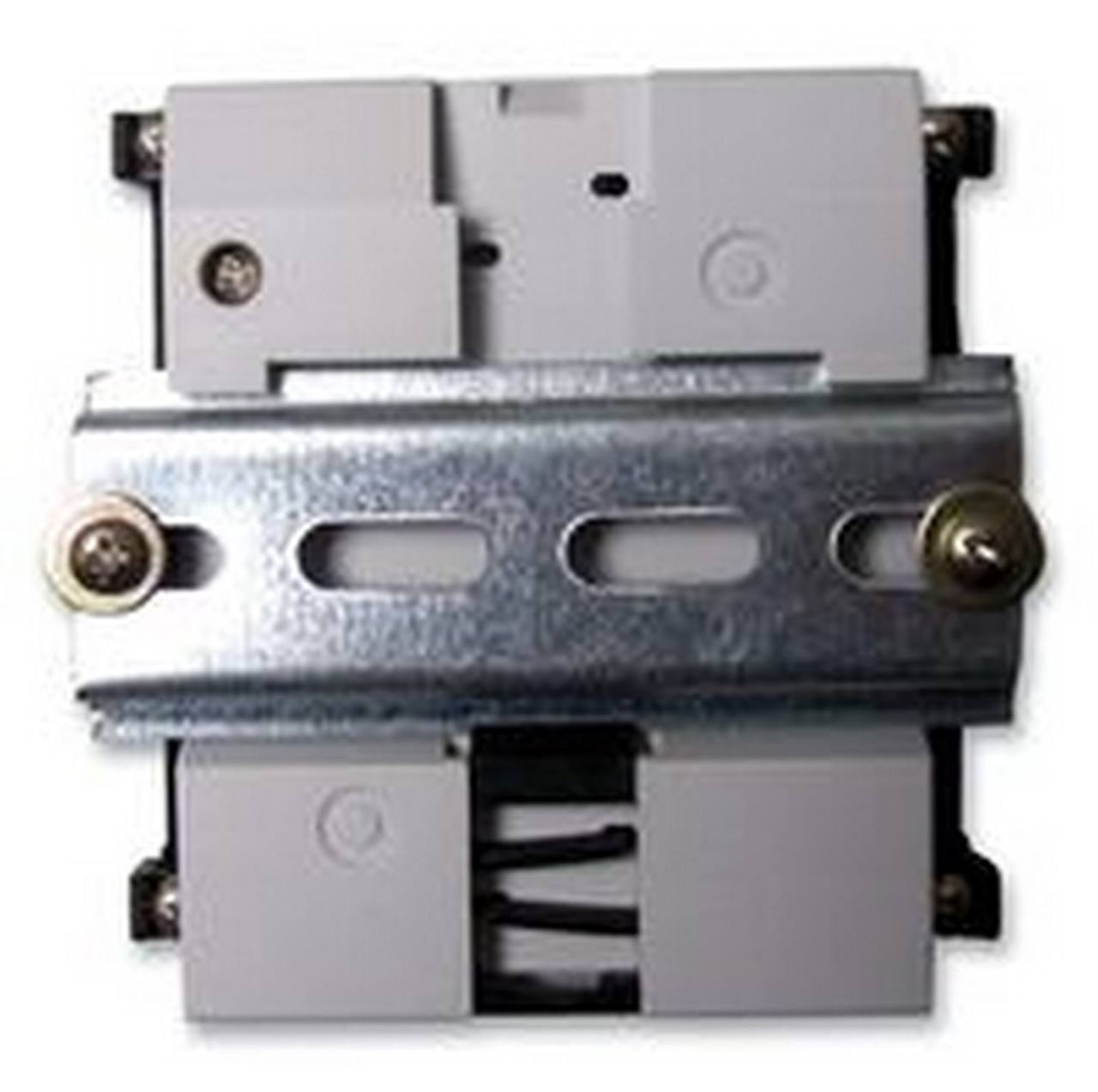

• DIN-railbehuizing


• Hulpvoeding 115 tot 230 V AC, 48 tot 62 Hz


• Beschermingsgraad IP50 aan de voorzijde, IP20 bij de schroefklemmen


• CE en cULus

Aandachtspunt bij inbedrijfstelling

Zet de keuzeschakelaar aan de voorzijde uit de vergrendelde stand voordat u de meter configureert. Wilt u een driefasemeter inzetten in een eenfase-installatie om het net op de ene ingang en een PV-omvormer op een andere fase te meten, dan beveelt de fabrikant de EM540 aan in plaats van deze meter.

Direct mee te bestellen

• Victron Cerbo GX MK2 (BPP900451100) — het GX-apparaat dat de meetwaarden verwerkt en doorzet naar VRM. Categorie Bedieningspanelen.

Gerelateerde producten

• Energiemeter EM540, 3 fase, max. 65 A per fase (REL200100100) — de snellere en compactere RS485-uitvoering


• Victron Energiemeter 3-fase VM-3P75CT (REL200300100) — met opsteekbare stroomtransformatoren, Ethernet en VE.Can


• Energiemeter ET340, 3 fase, max. 65 A (REL300300000) — voordeliger, zonder display

Documentatie

Victron Energy publiceert één gecombineerde handleiding voor de energiemeters ET112, ET340, EM24 en EM540. Die is Nederlandstalig beschikbaar.

• Victron productpagina Energiemeters (NL)


• Handleiding energiemeter EM24 Ethernet (NL, PDF)


• Energy Meter manual (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)
