Over de Victron Current Transformer 100A-50mA 20

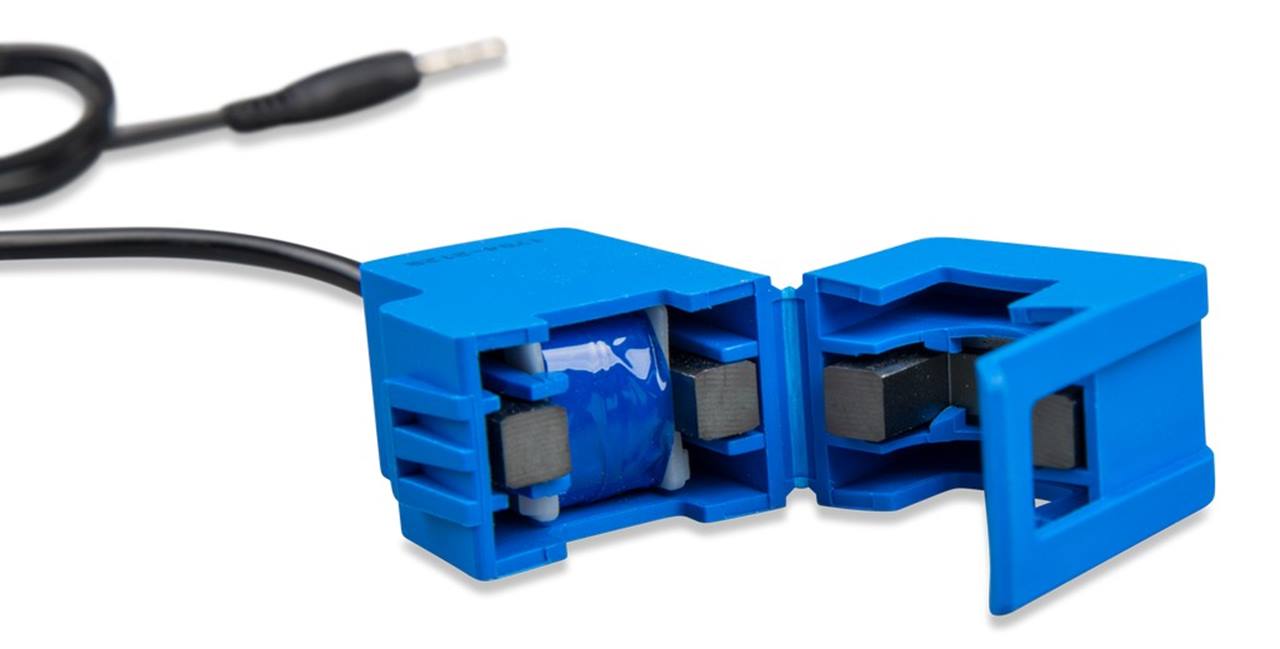

Victron meetspoel 100A-50mA met draadeinden, 20 meter

Externe meetspoel met een meetverhouding van 100 A naar 50 mA voor de MultiPlus-II en MultiGrid-II, uitgevoerd met vrije draadeinden en een kabellengte van 20 meter. Nodig om PowerControl en PowerAssist te kunnen benutten en om het eigen verbruik te optimaliseren met externe stroomaftasting.

Toepassingen

In bestaande bouw ligt de omvormer-lader zelden naast de meterkast: garage, zolder, bijgebouw. Twintig meter kabel overbrugt die afstand in één stuk, zonder lasdozen of verlengingen die de meting kunnen verstoren. Zo meet u waar het moet — bij de hoofdaansluiting — en blijft de installatie netjes binnen de beschikbare netcapaciteit.

• Woningen en bedrijfspanden met de meterkast ver van de techniekruimte


• ESS-installaties in bestaande bouw zonder korte kabelweg


• PowerControl en PowerAssist op een begrensde netaansluiting


• Jachten en grotere voertuigen met een lange kabelweg naar de walstroominvoer

Uitvoering en aansluiting

• Vrije draadeinden voor aansluiting op de klemmen van de omvormer-lader


• Kabellengte 20 meter


• Meetverhouding 100 A : 50 mA


• Maximale stroom 32 A

Draadeinden of jackconnector

Victron levert twee uitvoeringen. Volgens de fabrikant is de uitvoering met draadeinden bedoeld voor de huidige MultiPlus-II en de MultiPlus 20kW; de jackuitvoering is voor de oudere MultiPlus-II-modellen. Controleer vóór bestellen welke aansluiting uw toestel heeft. Beide uitvoeringen zijn leverbaar in 1, 5 en 20 meter.

Meer dan 100 A nodig?

Bij hogere aansluitwaarden levert Victron een uitvoering met een meetverhouding van 400 A naar 50 mA en 10 meter kabel.

Gerelateerde producten

• Victron meetspoel 100A-50mA, draadeinden, 5 meter (CTR120000550)


• Victron meetspoel 100A-50mA, jackaansluiting, 20 meter (CTR110002050)


• Victron meetspoel 400A-50mA, draadeinden, 10 meter (CTR140050100)

Documentatie

Victron Energy publiceert voor dit artikel geen aparte handleiding of datasheet; de specificaties en de toepassing staan in de documentatie van de MultiPlus-II. Deze is Engelstalig.

• Victron productpagina Current Transformer for MultiPlus-II (EN)


• MultiPlus-II datasheet (EN, PDF)


• Datasheet via onze productpagina (PDF)

Contact

Twijfelt u over de kabelweg, de meetverhouding of de juiste aansluiting op uw toestel? Onze specialisten bekijken het schema met u en leveren de passende meetspoel. Neem contact met ons op.

Specificaties
