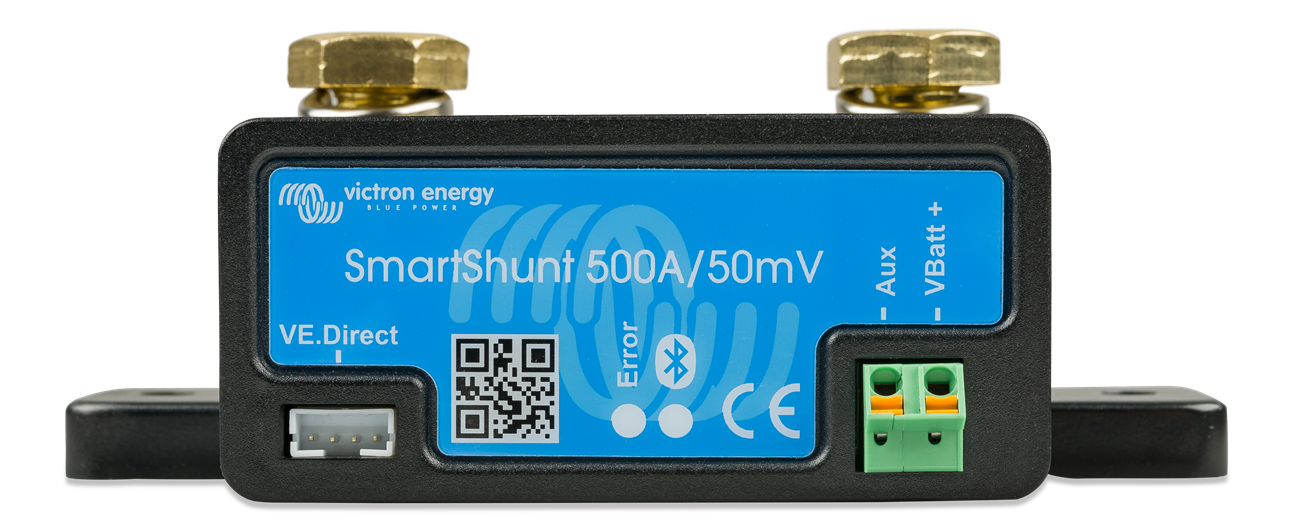

SmartShunt 500A
Accumonitor zonder display voor accubanken, meet tot 500 A via een 50 mV-shunt, ingangsbereik 6,5 tot 70 VDC, Bluetooth en VE.Direct, hulpingang voor tweede accu, middenpunt of temperatuur, M10-aansluitbouten, uit te lezen op de smartphone.
Specificaties
| EAN | 8719076075172 |
|---|---|
| Merk | Victron |
| Model | SmartShunt |
| Accuspanning | 24 | 12 | 60 | 48 | 36 |
| Aansluiting (schroefdraad) | M10 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte | 54 |
| Breedte | 120 |
| Hoogte | 46 |
| Gewicht | 0.235 |
| Energiecapaciteit accu | 0 |
| PV-omzettingsvermogen | 0 |
| aanstuurbaar relais | Nee |
| alarm functies | Ja |
| aantal accu's | 0 |
| communicatieprotocol | VE.Direct |
| max. spanning (DC) | 70 |
| maximale stroom | 500 |
| temperatuurbereik | -20 / +50 |
| Victron GX compatibiliteit | Ja |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Volledige productomschrijving
Over de SmartShunt 500A
Accumonitor zonder display voor accubanken, meet tot 500 A via een 50 mV-shunt, ingangsbereik 6,5 tot 70 VDC, Bluetooth en VE.Direct, hulpingang voor tweede accu, middenpunt of temperatuur, M10-aansluitbouten, uit te lezen op de smartphone.
Voor wie precies wil weten hoeveel er nog in de accubank zit: campers, boten, off-grid installaties en bedrijfswagens. De laadtoestand, spanning, stroom en resterende looptijd leest u draadloos uit, zonder dat er een paneel in het dashboard hoeft.
De smartphone is het display
Er zit geen scherm op het apparaat. Via Bluetooth koppelt u met de VictronConnect-app en ziet u laadtoestand, spanning, stroom, verbruikte ampère-uren en de resterende looptijd. Dat scheelt een uitsparing in het paneel en een lange kabelweg naar een bedieningspunt.
Meetnauwkeurigheid
- Stroomresolutie ± 0,01 A, nauwkeurigheid ± 0,4%
- Spanningsresolutie ± 0,01 V, nauwkeurigheid ± 0,3%
- Nuloffset van 10 mA, zodat een sluimerverbruik zichtbaar blijft
- Instelbaar voor accucapaciteiten van 1 tot 9999 Ah
Hulpingang
De tweede ingang meet naar keuze de spanning van een tweede accu, het middenpunt van een accubank of, met de optionele temperatuursensor, de accutemperatuur. Middenpuntbewaking geeft een vroeg signaal wanneer een van de accu's in een serieschakeling uit de pas gaat lopen.
Aansluiten en inbouwen
De shunt gaat in de minleiding tussen accu en installatie. De aansluitbouten zijn M10. Het toestel heeft beschermingsgraad IP21 en hoort daarmee in een droge ruimte; voor natte of vochtige opstellingen is er de IP65-uitvoering.
Aansluiten op een GX-apparaat
Via de VE.Direct-poort koppelt u de accumonitor aan een Cerbo GX of ander GX-apparaat. De accugegevens komen dan op het GX-scherm en in de VRM Portal, waar u het verbruik over langere perioden terugziet en alarmen instelt.
Direct mee te bestellen
- TS-Fuse groundbar voor shunt zwart 500A max. – ZEKHD0000220
- Accukabel verloop zwart 16mm² 30cm M8-M10 – KABZW16M8M10
- Accukabel verloop zwart 25mm² 30cm M8-M10 – KABZW25M8M10
- Accukabel verloop zwart 35mm² 30cm M8-M10 – KABZW35M8M10
- Accukabel verloop zwart 50mm² 30cm M8-M10 – KABZW50M8M10
- Blue Sea Systems MaxiBus isolatiebox – INS023000080
- Victron GlobalLink 520 – ASS030543020
Gerelateerde producten
- Victron SmartShunt 500A/50mV IP65 – SHU065150050
- Victron SmartShunt 1000A/50mV – SHU050210050
- Victron SmartShunt 2000A/50mV – SHU050220050
- Victron Cerbo GX MK2 – BPP900450110
- Victron VE.Direct Bluetooth Smart dongle – ASS030536011
Documentatie
- Handleiding SmartShunt, online (Nederlandstalig)
- Handleiding SmartShunt, pdf (Nederlandstalig)
- Datasheet SmartShunt (Nederlandstalig)
- Datasheet SmartShunt (Engelstalig)
- Snelstartgids SmartShunt (Engelstalig)
- Handleiding VictronConnect-app (Engelstalig)
Video's
- Victron SmartShunt - Monitor Batteries via Bluetooth
- SmartShunt Battery Monitor Vs Waterproof SmartShunt IP65
Contact
Niet zeker welke shuntmaat bij uw accubank past, of hoe u de middenpuntbewaking aansluit? Onze specialisten denken graag met u mee over de opbouw van uw installatie. Neem contact met ons op.
Specificaties
| Maximale stroom | 500 A |
| Shuntwaarde | 50 mV |
| Voedingsspanningsbereik | 6,5 tot 70 VDC |
| Stroomverbruik | < 1 mA |
| Ingangsspanningsbereik hulpaccu | 6,5 tot 70 VDC |
| Accucapaciteitsbereik | 1 tot 9999 Ah |
| Stroomresolutie | ± 0,01 A |
| Stroomnauwkeurigheid | ± 0,4% |
| Nuloffset | 10 mA |
| Spanningsresolutie | ± 0,01 V |
| Spanningsnauwkeurigheid | ± 0,3% |
| Communicatie | Bluetooth en VE.Direct |
| Hulpingang | Tweede accu, middenpunt of temperatuur |
| Bedrijfstemperatuur | -40 °C tot +50 °C |
| Boutmaat shuntaansluitingen | M10 |
| Beschermingsgraad | IP21 |
| Afmetingen (h x b x d) | 46 x 120 x 54 mm |
