Over de Victron SmartShunt 2000A/50mv IP65

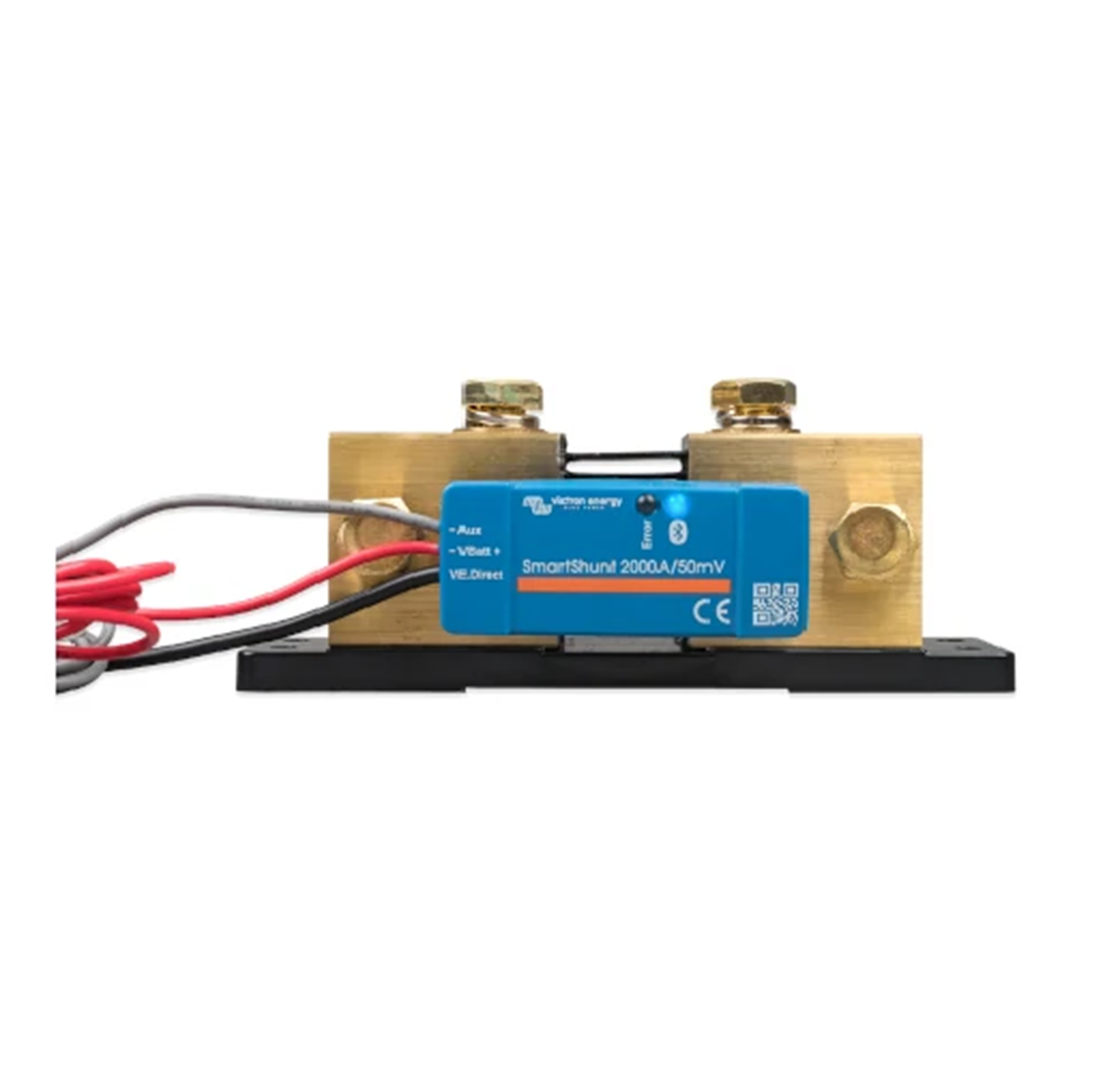

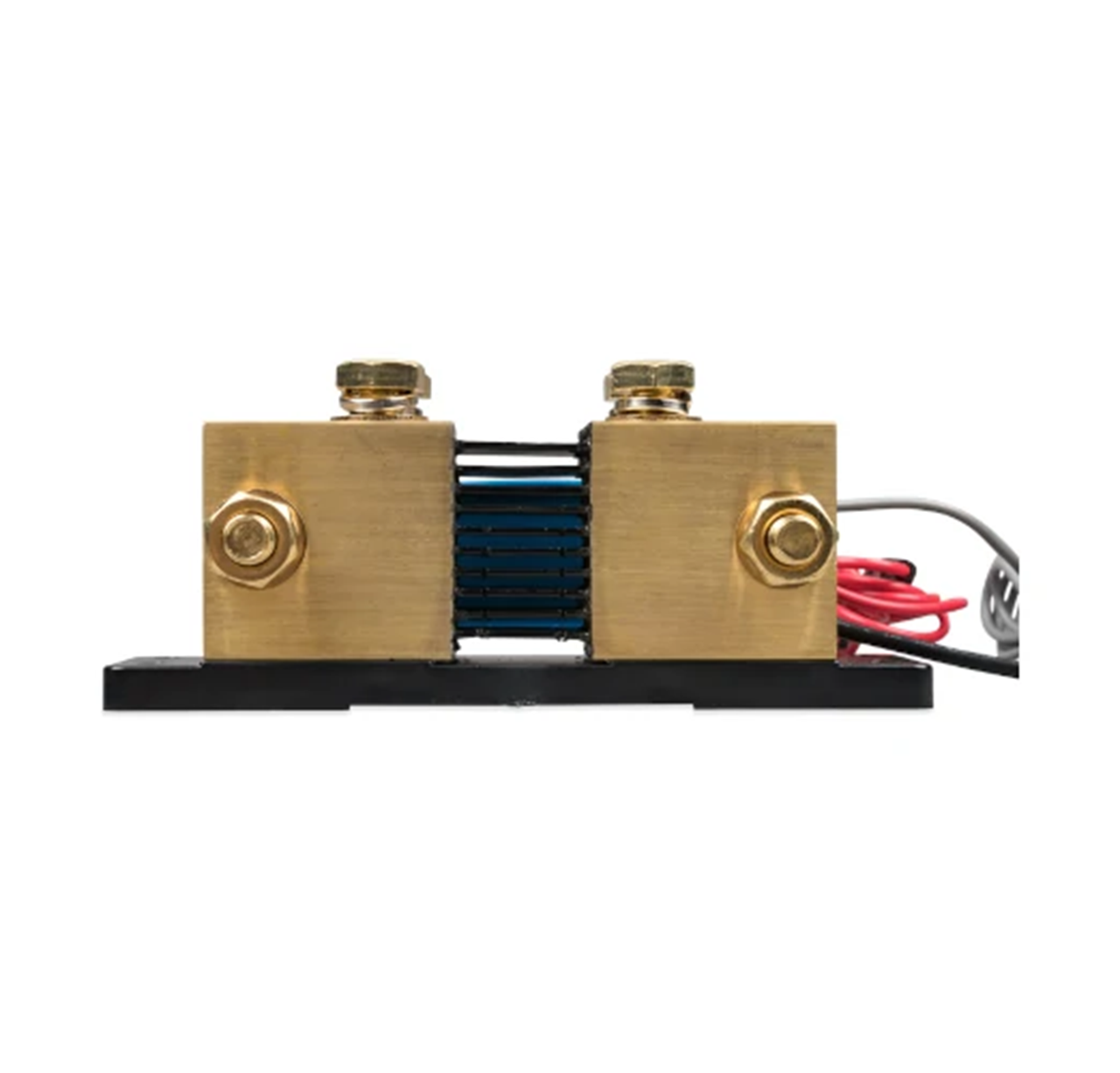

Victron SmartShunt IP65 2000 A

De SmartShunt IP65 is een complete accumonitor zonder display: de telefoon is het scherm. Alle elektronica zit ingegoten op de shunt zelf, waardoor het geheel IP65 is en er geen bekabeling naar een paneel nodig is. Via bluetooth en de VictronConnect-app leest u laadtoestand, spanning, stroom, verbruikte ampère-uren en resterende looptijd uit. Deze uitvoering is geschikt tot 2000 A en daarmee de zwaarste van de reeks.

Toepassingen

Bij een grote DC-hoofdverdeling loopt alle stroom door één punt — en dat punt wilt u kunnen meten zonder concessies aan nauwkeurigheid. Deze uitvoering doet dat tot 2000 A, met dezelfde meetresolutie en dezelfde app als de kleinere modellen, en met een ingegoten behuizing die tegen een machinekamer kan.

• Beroepsvaart en grote jachten met een zware DC-hoofdverdeling


• Elektrische aandrijving en tractietoepassingen


• Industriële en commerciële energieopslag


• Installaties met meerdere omvormer/laders op één accubank

Wat u uitleest

• Accuspanning, stroom en vermogen


• Verbruikte ampère-uren, laadtoestand en resterende looptijd


• Historie: diepste ontlading, gemiddelde ontlading, aantal cycli, hoogste en laagste spanning


• Trends over de opgeslagen meetperiode

Hulpingang

De geïntegreerde hulpkabel is voor één van drie functies te configureren: spanning van een tweede accu (6,5 – 70 VDC), middenpuntspanning van een accubank, of temperatuur via de optionele sensor ASS000100000. Bij middenpuntbewaking berekent de monitor de procentuele afwijking en geeft alarm zodra die een ingestelde grens overschrijdt.

Aansluiting en integratie

Naast bluetooth is er een VE.Direct-poort voor koppeling met een GX-apparaat, waarna de gegevens lokaal én via het VRM-portaal beschikbaar zijn. Via VE.Smart networking deelt de monitor accuspanning en -stroom draadloos met Victron-laadregelaars en enkele acculaders. Het apparaat is ook te configureren als DC-meter voor een aparte gelijkstroomkring.

Verschillen met een BMV-712 Smart

• Geen visueel of akoestisch alarm op het apparaat zelf; alarmen komen binnen via de app of het GX-apparaat


• Geen programmeerbaar relais


• Waterdicht uitgevoerd, IP65


• De elektronica zit vast op de shunt in plaats van in een aparte displayunit

Montage

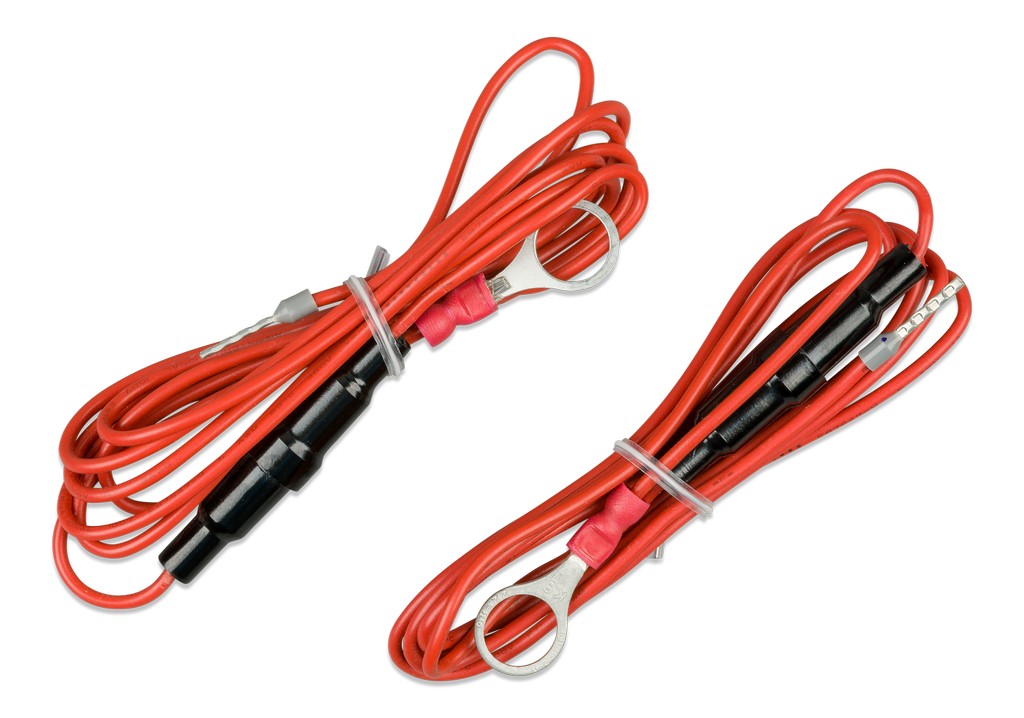

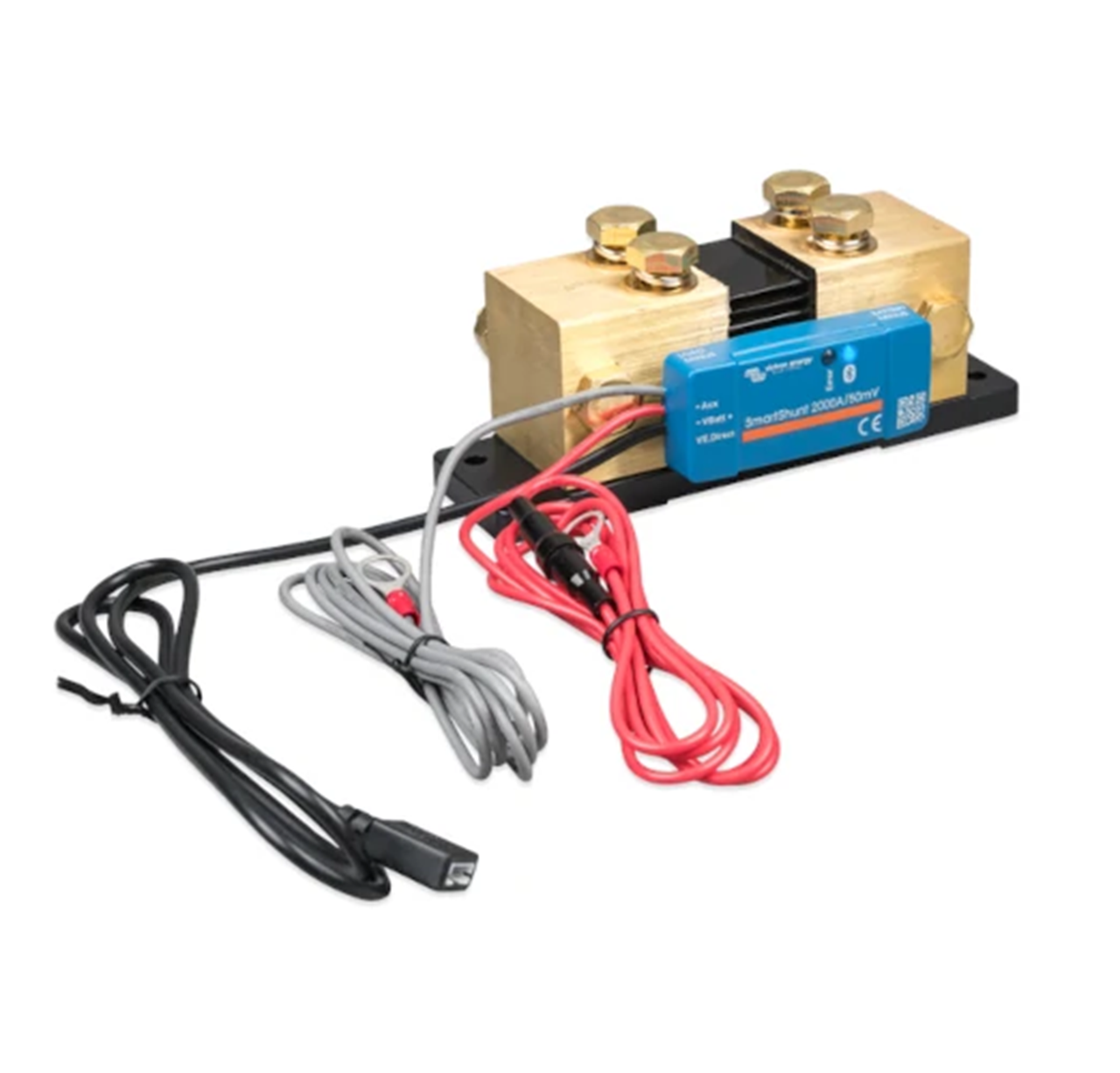

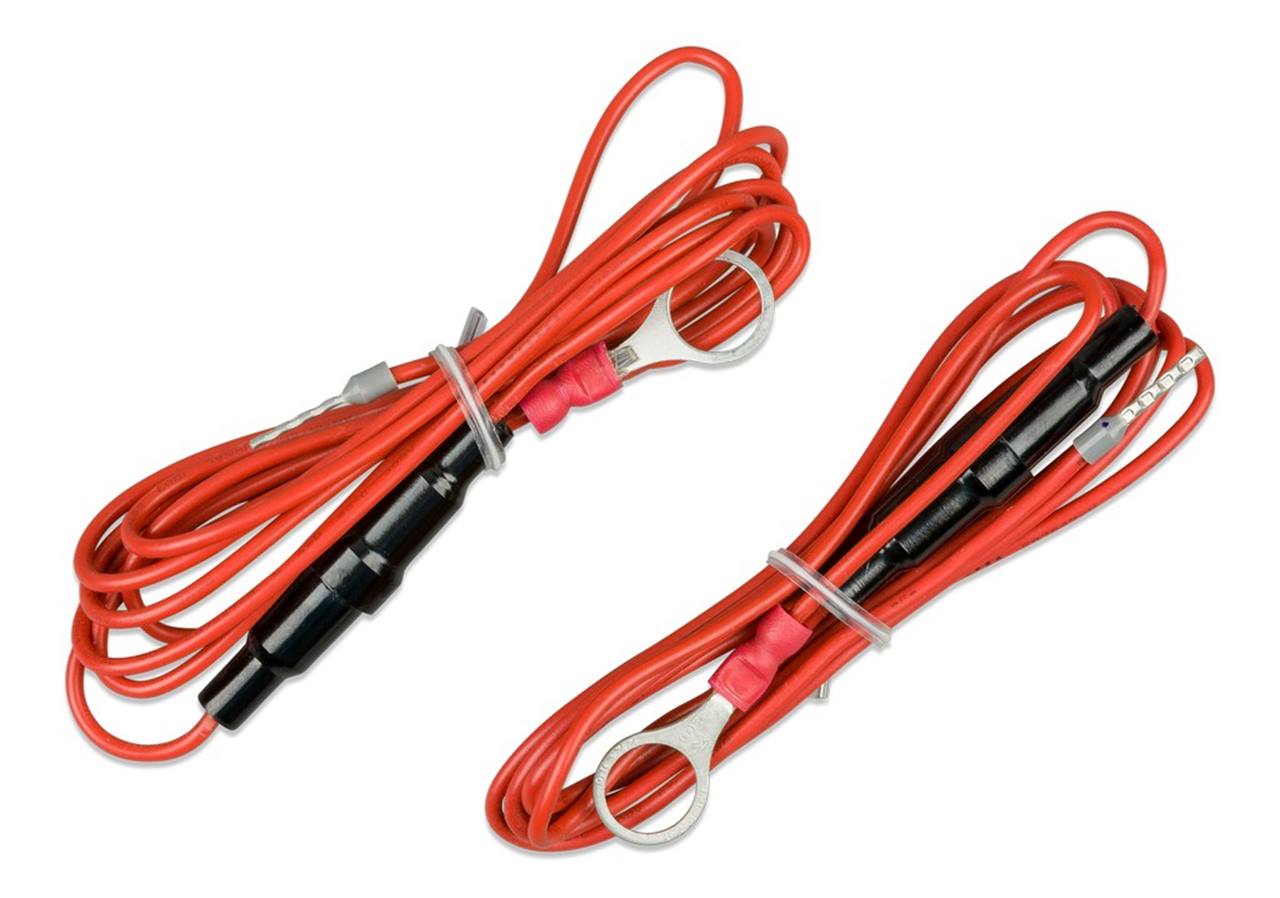

De shunt hoort als enige onderdeel op de min van de accu; alle verbruikers en laders sluiten aan op de zijde LOAD MINUS. Bij deze uitvoering zijn de aansluitbouten M10 en is het maximale aanhaalmoment 21 Nm. Dit is de grootste behuizing van de reeks; reserveer de ruimte vooraf in het schakelkastontwerp. Meegeleverd zijn een 1,5 m gezekerde voedingskabel, een 1,5 m hulpkabel en een 1,5 m VE.Direct-kabel.

Bluetoothbereik

De shunt en de stroomkabels beïnvloeden het bluetoothbereik; in de praktijk blijft ongeveer 10 tot 15 meter over. Zit de monitor in een metalen kast of dicht bij een stalen romp, dan kan dat te weinig zijn. In dat geval voegt u een VE.Direct Bluetooth Smart dongle (ASS030536011) toe en schakelt u bluetooth in de SmartShunt uit.

Documentatie

• Handleiding SmartShunt IP65 (EN, HTML5)


• Handleiding SmartShunt IP65 (EN, PDF)


• Datasheet SmartShunt IP65 (EN, PDF)


• Handleiding VictronConnect-app (EN, HTML5)


• Verklaring van overeenstemming – accumonitoren BMV en SmartShunt (PDF)


• ISO 9001-certificaat Victron Energy (PDF)

Victron Energy publiceert de handleiding wel in het Duits, maar niet in het Nederlands; de datasheet en de certificaten zijn Engelstalig.

Contact

Weet u niet zeker welke stroomsterkte bij uw installatie past, of twijfelt u tussen deze IP65-uitvoering en de standaarduitvoering? Onze specialisten rekenen het graag met u door. Neem contact met ons op.
