Zigbee naar RS485-converter

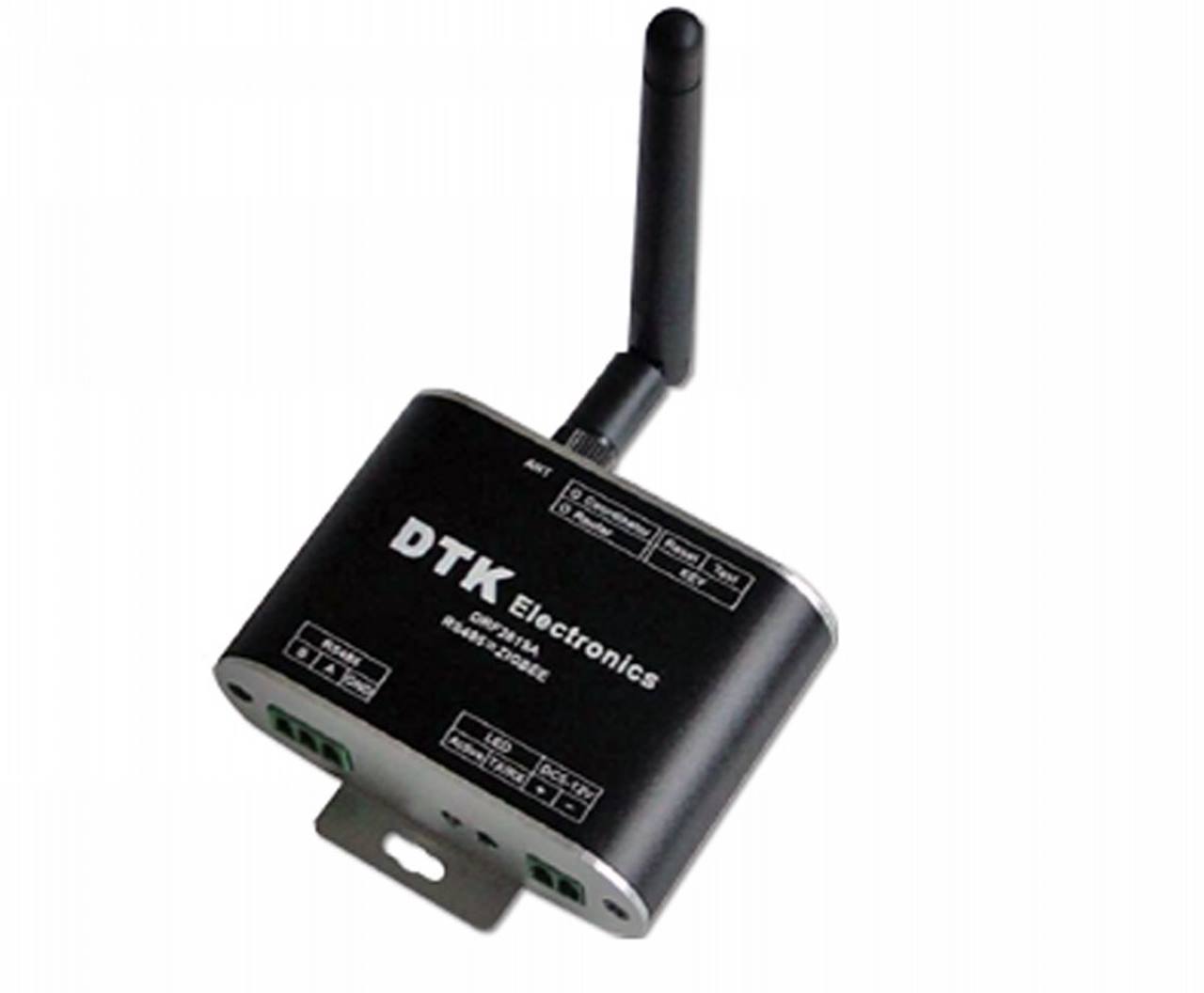

Zigbee-converter voor de meterzijde van een draadloze verbinding tussen een energiemeter en een GX-apparaat. Wordt op de RS485-poort van de meter aangesloten en communiceert draadloos met de Zigbee naar USB-converter aan de GX-zijde. Toegepaste module: DRF2659C van DTK.

Toepassingen

De slimme meter zit in de meterkast, het GX-apparaat staat twee verdiepingen hoger bij de omvormer — en er ligt geen leiding tussen. Dit Zigbee-paar overbrugt die afstand zonder hak- en breekwerk, tot ver buiten wat met een RS485-kabel praktisch is. Voor ESS-installaties in bestaande bouw scheelt dat een halve dag installatietijd en een boze klant.

• ESS-installaties waar de energiemeter en het GX-apparaat ver uit elkaar zitten


• Bestaande bouw waar geen kabelgoot of loze leiding beschikbaar is


• Meterkast op de begane grond, techniekruimte op zolder of in de garage


• Meting van een PV-omvormer of aggregaat op afstand


• Bedrijfspanden en appartementencomplexen met lange kabelafstanden

Werking

• Sluit aan op de RS485-poort van de energiemeter


• Communiceert draadloos met de Zigbee naar USB-converter aan het GX-apparaat


• Vervangt de bekabelde RS485-verbinding tussen meter en GX-apparaat

Voeding en inbedrijfstelling

• Externe 12 V DC-voeding nodig aan de meterzijde


• Bij meerdere Zigbee-paren: koppel ze één voor één, met alle andere Zigbee-apparaten uitgeschakeld, anders koppelen de converters aan het verkeerde apparaat


• Controle via de LED's: actief-LED aan, TX/RX-LED knipperend

Let op bij vervanging

Deze uitvoering is volgens de fabrikant niet uitwisselbaar met de oudere generatie Zigbee-converters. Vervangt u één helft van een bestaand paar, controleer dan of beide converters van dezelfde generatie zijn — anders koppelen ze niet.

Direct mee te bestellen

• Zigbee naar USB-converter (ASS300420200) — de tegenhanger aan de zijde van het GX-apparaat; beide zijn nodig. Categorie Draadloos.

Gerelateerde producten

• Victron Cerbo GX MK2 (BPP900451100) — het GX-apparaat waar de meetgegevens naartoe gaan

Documentatie

Victron Energy publiceert voor deze converter geen aparte handleiding of datasheet. De installatie- en koppelprocedure staat in het hoofdstuk over draadloze aansluiting in de energiemeterhandleidingen; deze zijn uitsluitend Engelstalig.

• Victron productpagina Zigbee-converters (EN)


• Energy Meter ET112 manual — Zigbee-aansluiting (EN, PDF)


• Energy Meter EM24 RS485 manual — Zigbee-aansluiting (EN, PDF)


• Energy Meter EM540 manual — Zigbee-aansluiting (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)
