Over de Zigbee naar USB-converter

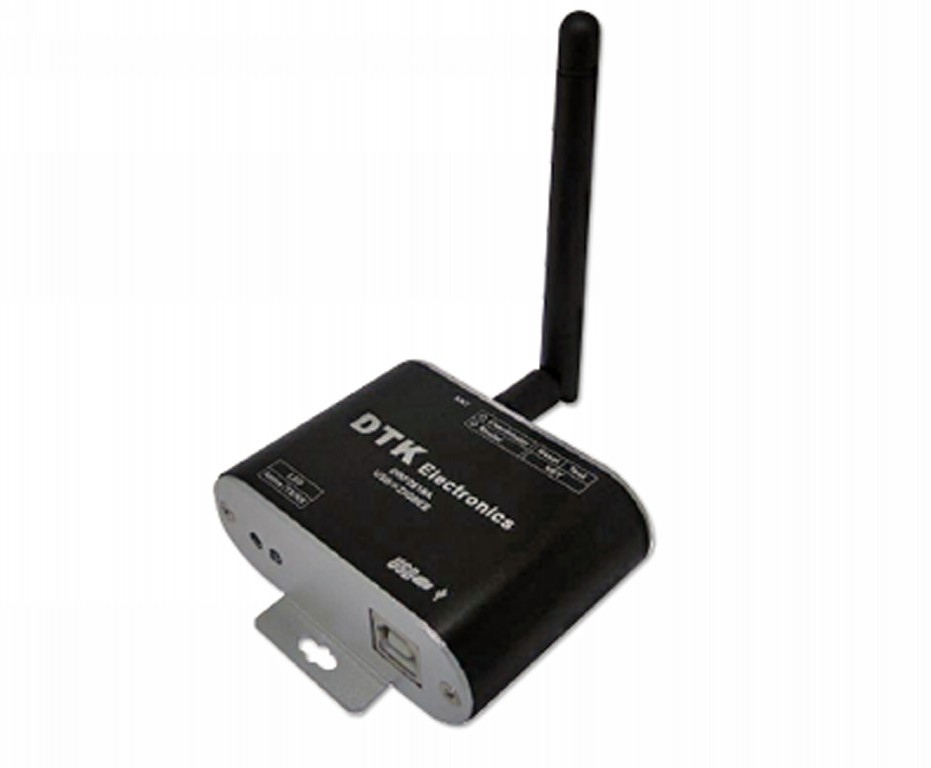

Zigbee naar USB-converter

Zigbee-converter voor de zijde van het GX-apparaat. Wordt met de meegeleverde USB-kabel op het GX-apparaat aangesloten en communiceert draadloos met de Zigbee naar RS485-converter aan de energiemeter. Toegepaste module: DRF2658C van DTK.

Toepassingen

Deze helft van het Zigbee-paar zit aan de kant waar u het toch al bent: bij het GX-apparaat. Aansluiten via USB, voeding komt uit het apparaat zelf — geen extra adapter, geen extra wandcontactdoos in de techniekruimte. Samen met de RS485-tegenhanger haalt u de energiemeter binnen zonder één meter kabel door het pand te trekken.

• ESS-installaties waar de energiemeter ver van het GX-apparaat zit


• Bestaande bouw zonder loze leiding tussen meterkast en techniekruimte


• Meting van net, PV-omvormer of aggregaat op afstand


• Bedrijfspanden en appartementencomplexen

Werking

• Sluit via de meegeleverde USB-kabel aan op het GX-apparaat


• Voeding komt uit de USB-poort; het GX-apparaat moet dus ingeschakeld zijn


• Communiceert draadloos met de Zigbee naar RS485-converter aan de energiemeter

Inbedrijfstelling

• Enkele seconden na aansluiten hoort de actief-LED te branden en de TX/RX-LED te knipperen


• Bij meerdere Zigbee-paren: schakel alle andere Zigbee-apparaten uit tijdens het koppelen, anders koppelt de RS485-zijde permanent aan een verkeerd apparaat


• Deze converter fungeert als coördinator van het paar

Let op bij vervanging

Deze uitvoering is volgens de fabrikant niet uitwisselbaar met de oudere generatie Zigbee-converters. Controleer bij vervanging van één helft of beide converters van dezelfde generatie zijn.

Direct mee te bestellen

• Zigbee naar RS485-converter (ASS300420100) — de tegenhanger aan de energiemeter; beide zijn nodig. Categorie Draadloos.

Gerelateerde producten

• Victron Cerbo GX MK2 (BPP900451100) — het GX-apparaat waarop deze converter wordt aangesloten

Documentatie

Victron Energy publiceert voor deze converter geen aparte handleiding of datasheet. De installatie- en koppelprocedure staat in het hoofdstuk over draadloze aansluiting in de energiemeterhandleidingen; deze zijn uitsluitend Engelstalig.

• Victron productpagina Zigbee-converters (EN)


• Energy Meter ET112 manual — Zigbee-aansluiting (EN, PDF)


• Energy Meter EM24 RS485 manual — Zigbee-aansluiting (EN, PDF)


• Energy Meter EM540 manual — Zigbee-aansluiting (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)

Contact

Vragen over het koppelen van meerdere Zigbee-paren in één pand, of over de beste meetopstelling voor uw ESS? Onze specialisten helpen u er snel doorheen. Neem contact met ons op.

Specificaties
