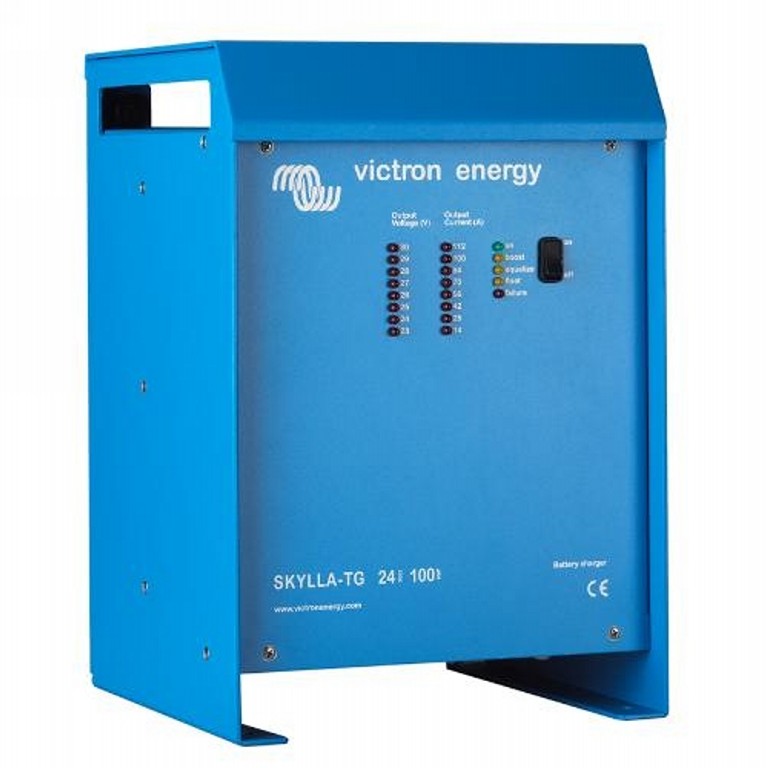

Victron Skylla-TG 24/100 (1+1)
Acculader voor 24V-accubanken, 100A laadstroom, startaccu-uitgang 4A, IUoUo-laadkarakteristiek, ingang 185-264 VAC of 180-400 VDC, temperatuursensor meegeleverd, spanningsmeting accu, alarmcontact, aansluiting voor Skylla Control, IP21-behuizing
Specificaties
| EAN | 8719076025788 |
|---|---|
| Merk | Victron |
| Model | Skylla-TG |
| Accuspanning (V DC) | 24 |
| Netspanning (V AC) | 230 |
| Laadstroom (A DC) | 100 |
| Aantal DC-uitgangen | 1 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 257 |
| Breedte (mm) | 250 |
| Hoogte (mm) | 365 |
| Gewicht (kg) | 9 |
| Maximale ingangsspanning (V) | 264 |
| Minimale ingangsspanning (V) | 185 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (6)
Over de Victron Skylla-TG 24/100 (1+1)
Acculader voor 24V-accubanken, 100A laadstroom, startaccu-uitgang 4A, IUoUo-laadkarakteristiek, ingang 185-264 VAC of 180-400 VDC, temperatuursensor meegeleverd, spanningsmeting accu, alarmcontact, aansluiting voor Skylla Control, IP21-behuizing
De zwaarste eenfasige 24V-uitvoering, voor grote verbruikersaccubanken op motorjachten, beroepsschepen en in speciale voertuigen, en voor 24V-systemen in industrie en telecom. Naast de hoofduitgang houdt een aparte uitgang de startaccu bij. In de voedingsstand levert de lader een gestabiliseerde 24V-spanning. Typeaanduiding 24/100 (1+1).
Accuspanning
Geschikt voor 24V-accubanken. De lader wordt gevoed vanuit 230 VAC (bereik 185-264 VAC) (45-65 Hz) en accepteert ook een gelijkspanningsvoeding van 180-400 VDC. De uitgangsspanning is instelbaar binnen 24-33V; als voeding is het bereik 0-33V.
Acculader
De lader levert maximaal 100A volgens de IUoUo-karakteristiek: bulk tot 28,5V, absorptie standaard 4 uur (in te stellen op 0, 4, 8 of 12 uur), daarna 20 uur druppelladen op 26,5V en vervolgens 30 minuten absorptie om zelfontlading te compenseren. Duurt de bulkfase langer dan 10 uur, dan schakelt de lader naar druppelladen. Een tweede, geïsoleerde uitgang levert maximaal 4A met een iets lagere spanning voor het bijladen van een startaccu; die is beveiligd met een zekering van 10A.
Koppelbaar
Met de Skylla Control stel je de maximale laadstroom in en zie je de laadstatus, handig bij een beperkte walstroomzekering. Verder zijn een aan/uit-schakelaar op afstand, een schakelaar voor permanent bulkladen, een voltmeter en een ampèremeter (60mV-shunt) aan te sluiten. Het potentiaalvrije alarmcontact (60V/1A) schakelt bij een accuspanning buiten 23,8V-33,5V.
Constructie
Zeewaterbestendige aluminium behuizing, blauw RAL 5012 met epoxycoating, IP21, met geforceerde luchtkoeling (geluid <45 dB(A)). Beveiligd tegen kortsluiting op de uitgang, te hoge accuspanning (uit boven 35,5V, weer aan onder 33,5V) en te hoge temperatuur; boven 40°C omgevingstemperatuur neemt de laadstroom af. Ompoling wordt met een rode LED gemeld, maar de lader is er niet tegen beveiligd.
Montage
Monteer de lader droog en goed geventileerd, bij voorkeur aan de wand voor een betere luchtcirculatie, binnen 6 m van de accu. Victron adviseert accukabel van 35mm² tot 1,5 m en 50mm² van 1,5 tot 6 m; aansluiting op M8-bouten, aanhaalmoment maximaal 12Nm. Sluit de M6-aardbout aan op de romp, het chassis of de aarde van het net. Netspanning gaat op een schroefklemmenblok.
Algemeen
Laadspanningen zijn met potentiometers en DIP-schakelaars aan te passen, met een tractiestand en een compensatie van +0,6V voor een diodesplitter. De meegeleverde temperatuursensor past de laadspanning aan de accutemperatuur aan, en via aparte meetdraden compenseert de lader tot 2V spanningsverlies in de kabels. Gebruik meetdraden en diodesplittercompensatie niet samen. Dankzij de gestabiliseerde uitgang is de lader ook als voeding te gebruiken.
Meegeleverd
Accutemperatuursensor met kabel van 3 m.
Direct mee te bestellen
- Accukabel rood 35mm² per meter, KABRD0103500 — Accukabels
- Accukabel zwart 35mm² per meter, KABZW0103500 — Accukabels
- Accukabel rood 50mm² per meter, KABRD0105000 — Accukabels
- Accukabel zwart 50mm² per meter, KABZW0105000 — Accukabels
- Aansluitsnoer met stekker 150cm, STEK01002100 — Acculaders
- Victron Skylla Control, SDRPSKC — Bedieningspanelen
Gerelateerde producten
- Victron Skylla-TG 24/80 (1+1), SDTG2400801
Documentatie
- Datasheet Skylla-TG acculader 24/48V (Nederlands)
- Datasheet Skylla-TG Charger 24/48V (Engels)
- Handleiding Skylla-TG 24/80, 24/100, 24/100 3-fase en 48/50 (Engels)
- Maattekening Skylla-TG 24/80, 24/100 en 48/50
- Materiaaldeclaratie Skylla-TG 24/100 (1+1)
- Conformiteitsverklaring Skylla-laders
- ISO 9001-certificaat Victron Energy
Vraag & antwoord
| Kan ik de lader als voeding gebruiken, zonder accu? | Ja. Door de gestabiliseerde uitgangsspanning werkt de lader ook als gelijkspanningsvoeding als er geen accu is aangesloten. |
|---|---|
| Is de lader beveiligd tegen ompoling? | Nee. Een omgekeerde aansluiting wordt met een rode LED gemeld, maar schade door ompoling valt niet onder de garantie. Volg de aansluitvolgorde uit de handleiding. |
| Kan ik de laadstroom begrenzen bij een kleine walstroomzekering? | Ja, met de Skylla Control stel je de maximale laadstroom in, zodat de lader minder stroom uit het net trekt. |
| Kan ik de lader combineren met een diodesplitter? | Ja. Met een DIP-schakelaar verhoog je de laadspanning met 0,6V. Gebruik dan niet tegelijk de meetdraden voor spanningscompensatie. |
| Mag de lader permanent aangesloten blijven? | Ja. Na de laadcyclus gaat de lader naar druppelladen en blijft de accu op spanning, ook tijdens een winterstalling. |
| Werkt de lader ook op gelijkspanning? | Ja, op 180-400 VDC. |
Twijfel je over de juiste laadstroom, de bekabeling of het instellen van de laadspanning? Voel je vrij om ons te benaderen, wij denken graag mee over jouw installatie. Neem contact op met Top Systems.
Specificaties
| Accuspanning | 24V |
| Laadstroom | 100A |
| Laadstroom startaccu-uitgang | 4A |
| Aantal uitgangen | 2 (1+1) |
| Absorptiespanning | 28,5V |
| Druppelspanning | 26,5V |
| Absorptieduur | 4 uur (instelbaar 0, 4, 8 of 12 uur) |
| Laadkarakteristiek | IUoUo, 3 trappen |
| Uitgangsspanningsbereik | 24-33V |
| Netspanning | 230 VAC (bereik 185-264 VAC) |
| Netfrequentie | 45-65 Hz |
| DC-ingangsspanning | 180-400 VDC |
| Max. ingangsstroom bij 230 VAC | 16A |
| Vermogensfactor | 1 |
| Rendement | 85% |
| Temperatuursensor | Meegeleverd |
| Spanningsmeting accu | Ja, compensatie tot 2V |
| Alarmcontact | Potentiaalvrij, 60V/1A (1x NO, 1x NC) |
| Bediening op afstand | Skylla Control, aan/uit-schakelaar |
| Lekstroom uit accu (lader uit) | 6,4mA |
| Koeling | Geforceerd, <45 dB(A) |
| Max. luchtvochtigheid | 95% |
| Behuizing | Aluminium, blauw RAL 5012 |
| Accuaansluiting | M8-bouten |
| Beschermingsgraad | IP21 |
| Afmetingen (h x b x d) | 365 x 250 x 257mm |
| Gewicht | 10 kg |
| Veiligheid | EN 60335-1, EN 60335-2-29 |
| Emissie | EN 55014-1, EN 61000-3-2 |
| Immuniteit | EN 55014-2, EN 61000-3-3 |
