Victron MultiPlus-II 12/5000/220-50
Omvormer/lader-combinatie voor 12V-accusystemen, zuivere sinus 230 VAC, 5000VA / 4000W continu, 9000W piek, adaptieve vierfasenlader, startaccu-uitgang 4A, omschakelautomaat 50A, tweede AC-uitgang, PowerAssist, VE.Bus, aan/uit op afstand, IP22
Specificaties
| EAN | 8719076065920 |
|---|---|
| Merk | Victron |
| Model | Multiplus-II |
| Accuspanning (V DC) | 12 |
| Netspanning (V AC) | 230 |
| Uitgangsspanning (V AC) | 230 |
| Vermogen (VA) | 5000 |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 702 |
| Breedte (mm) | 152 |
| Hoogte (mm) | 345 |
| Gewicht (kg) | 30.14 |
| Aantal AC-uitgangen | 2 |
| Kleur | blauw |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 3 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (8)
Volledige productomschrijving
Over de Victron MultiPlus-II 12/5000/220-50
Omvormer/lader-combinatie voor 12V-accusystemen, zuivere sinus 230 VAC, 5000VA / 4000W continu, 9000W piek, adaptieve vierfasenlader, startaccu-uitgang 4A, omschakelautomaat 50A, tweede AC-uitgang, PowerAssist, VE.Bus, aan/uit op afstand, IP22
Voor zware 230V-belasting tot 4000W continu op een 12V-accubank in vaartuigen, voertuigen, industriële en infratoepassingen, zoals een jacht met inductiekoken of een servicewagen met compressor. De omschakelautomaat van 50A verwerkt ook een zwaardere walstroom- of generatoraansluiting. Ook wel 12/5k genoemd; uitbreiden kan parallel of in driefase.
Accuspanning
Geschikt voor 12V-accubanken, met een DC-ingangsbereik van 9,5-17V. De AC-ingang accepteert 187-265 VAC bij 45-65 Hz; de uitgang levert 230 VAC ±2% bij 50 Hz ±0,1%, omschakelbaar naar 60 Hz.
Vermogen
Continu 4000W bij 25 °C, 3700W bij 40 °C en 3000W bij 65 °C; nominaal 5000VA bij crestfactor 3:1. Piekvermogen 9000W. Maximaal rendement 95%. Nullastvermogen 15W, in AES-modus 11W. De omschakelautomaat schakelt maximaal 50A door; met PowerControl en PowerAssist begrenst de combinatie de ingangsstroom en vult een tekort aan vanuit de accu.
Acculader
Adaptieve vierfasenlader met bulk, absorptie, druppel en opslag (BatterySafe), absorptieduur tot 8 uur en een herhaalde absorptie van 1 uur eens per 7 dagen. Laadspanningen 14,4V absorptie, 13,8V druppel en 13,2V opslag. Spanningsdetectie compenseert tot 1V verlies per kabel. Een aparte startaccu-uitgang levert 4A druppellading via een diode. De accutemperatuursensor wordt meegeleverd.
Koppelbaar
Tot zes identieke toestellen parallel op dezelfde accu, met DC-kabels van gelijke lengte en doorsnede en UTP-kabels direct van toestel naar toestel. Driefase alleen in sterschakeling, niet in driehoek. Gebruik één afstandsbediening per systeem. Bediening en uitlezing via een Digital Multi Control, de VE.Bus Smart dongle of een GX-apparaat zoals de Cerbo GX.
Constructie
Stalen behuizing in blauw (RAL 5012), beschermingsgraad IP22, ventilatorgekoeld, bedrijfstemperatuur -40 tot +65 °C. Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en een te hoge rimpelspanning op de ingang.
Montage
Victron adviseert een DC-zekering van 600A en accukabel van 2x 95mm² bij een kabellengte tot 5 m, of 2x 150mm² bij 5 tot 10 m; koperkabel geschikt voor 90 °C, niet in een gesloten buis. De accu sluit je aan op M8-bouten met 12 Nm. Beveilig de AC-ingang met een zekering of automaat van maximaal 50A. AC-aansluiting op schroefklemmen van maximaal 13mm²; de aarde op M6 met 5,5 Nm. Op de uitgang is een aardlekschakelaar type A toegestaan.
Communicatie
VE.Bus met twee RJ45-poorten; geen VE.Can of BMS-Can. Instellen met VEConfigure of VictronConnect via een MK3-USB-interface of de VE.Bus Smart dongle. Voor monitoring via het VRM Portal - Victron Energy en voor ESS is een GX-apparaat nodig. Verder twee programmeerbare hulpingangen, een programmeerbaar relais (4A tot 35 VDC, 1A tot 60 VDC), een open-collectoruitgang en aan/uit op afstand.
Algemeen
AC-out-1 is ononderbroken: bij netuitval neemt de omvormer de voeding binnen 20 ms over. AC-out-2 is een hulpuitgang van 32A die uitvalt bij accubedrijf en ongeveer 2 minuten na terugkeer van de netspanning weer inschakelt, bijvoorbeeld voor een boiler. Dit model staat niet op de Victron-certificaten voor EN 50549-1.
Meegeleverd
Omvormer-lader en accutemperatuursensor.
Direct mee te bestellen
- Accukabel rood 95mm² per meter, KABRD0109500 (categorie Accukabels)
- Accukabel zwart 95mm² per meter, KABZW0109500 (categorie Accukabels)
- Perskabeloog 95mm² > M8, PSKABOG00094 (categorie Perskabelogen)
- Victron VE.Bus Smart dongle, ASS030537010
- Victron Digital Multi Control 200/200A, REC020005010 (categorie Bedieningspanelen)

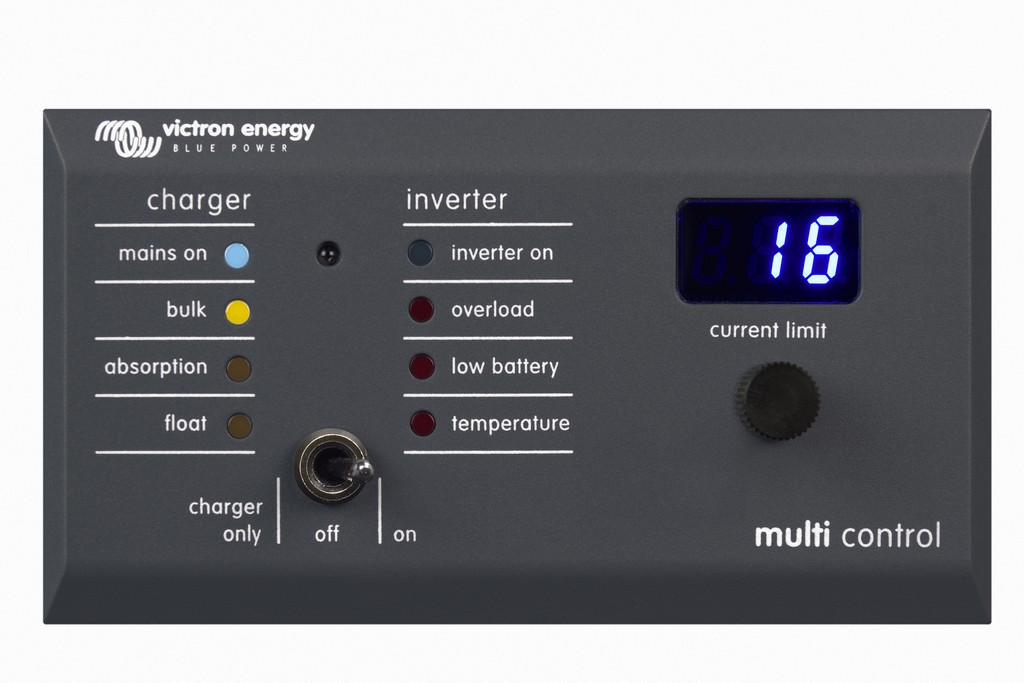

- Victron Digital Multi Control 200/200A GX (90º), DMC000200010R (categorie Bedieningspanelen)
- Victron Cerbo GX MK2, BPP900451100 (categorie Bedieningspanelen)
- TS Enovations IMD3+ Isolatiebewaker, SHP302501460 (categorie Isolatiebewakers)
Gerelateerde producten
- Victron MultiPlus-II 12/4k/160-32 230V, PMP122405010
Documentatie
- Datasheet MultiPlus-II omvormer/lader 230V (NL)
- Datasheet MultiPlus-II 3kVA - 15kVA 230V (EN)
- Handleiding MultiPlus-II 230V (NL)
- Handleiding MultiPlus-II 230V (EN)
- Online handleiding MultiPlus-II 230V (NL)
- Online handleiding MultiPlus-II 230V (EN)
- VE.Bus parallel-, split- en driefasesystemen (EN)
- VE.Bus-foutcodes (EN)
- EU-conformiteitsverklaring MultiPlus-II
- Certificaat IEC 60335-1 / 60335-2 MultiPlus-II (GX) 3kVA tot 15kVA
- Certificaat EN-IEC 62109-1 en 2 alle MultiPlus-II (GX)
- Certificaat IEC 62116 alle MultiPlus-II en MultiPlus-II GX
- Certificaat ECE R10-6 MultiPlus-II 12V 5kVA 230V
- Maatvoering MultiPlus-II 12/5000/220-50 230V
- ISO 9001-certificaat Victron Energy
Video's
- Introduction: MultiPlus-II (EN)
- Did You Know - You can update a MultiPlus Firmware using an Android Phone? (EN)
Vraag & antwoord
| Waarom valt AC-out-2 uit op accu? | Dat is zo ontworpen: AC-out-2 schakelt direct af bij accubedrijf en ongeveer 2 minuten na terugkeer van de netspanning weer in. |
|---|---|
| Kan ik toestellen parallel of in driefase zetten? | Ja, tot zes identieke toestellen op dezelfde accu, met gelijke DC-kabels en directe UTP-verbindingen; driefase alleen in ster, niet in driehoek. |
| Welke aardlekschakelaar mag op de uitgang? | Type A is toegestaan. Het ingebouwde aardrelais verbindt nul en aarde in omvormerbedrijf; bij mobiele installaties moet de behuizing met chassis of romp verbonden zijn. |
| Wat stel ik in bij een omvormeraggregaat of zwakke walstroom? | Gebruik PowerControl en PowerAssist met de AC-ingangsstroombegrenzing en schakel de dynamische stroombegrenzer in voor omvormeraggregaaten; WeakAC is voor vervormde netspanning. |
| Kan ik dit toestel gebruiken voor ESS met teruglevering? | ESS vraagt een GX-apparaat. Dit model staat niet op de Victron-certificaten voor EN 50549-1; alleen 24/3000, 48/3000 en 48/5000 staan daarop. |
Contact
Wil je weten welke kabel, zekering of GX-apparaat bij je installatie hoort, of hoe je meerdere toestellen koppelt? Voel je vrij om contact met ons op te nemen, wij denken graag mee over je systeem. Neem contact op met Top Systems.
Specificaties
| Accuspanning | 12V |
| DC-ingangsbereik | 9,5-17V |
| Nominaal vermogen | 5000VA |
| Continu vermogen 25/40/65 °C | 4000W / 3700W / 3000W |
| Piekvermogen | 9000W |
| Laadspanning absorptie/druppel/opslag | 14,4V / 13,8V / 13,2V |
| Omschakelautomaat | 50A |
| Maximaal rendement | 95% |
| Nullastvermogen / AES | 15W / 11W |
| AC-ingang | 187-265 VAC, 45-65 Hz |
| Uitgangsspanning | 230 VAC ±2%, 50 Hz ±0,1% |
| AC-out-2 | 32A, alleen bij netspanning |
| PowerControl / PowerAssist | Ja / Ja |
| Communicatie | VE.Bus, 2x RJ45 |
| Parallel / driefase | Tot 6 identieke toestellen; driefase in ster |
| Aanbevolen DC-zekering | 600A |
| Accukabel 0-5 m / 5-10 m | 2x 95mm² / 2x 150mm² |
| Accuaansluiting | M8-bouten, 12 Nm |
| AC-aansluiting | Schroefklemmen max. 13mm² |
| Behuizing | Staal, blauw RAL 5012 |
| Beschermingsgraad | IP22 |
| Bedrijfstemperatuur | -40 tot +65 °C, ventilatorgekoeld |
| Afmetingen (h x b x d) | 702 x 345 x 152 mm |
| Gewicht | 33 kg |
| Normen | EN-IEC 60335-1, 60335-2-29, 62109-1, 62109-2 |
| Garantie | 5 jaar |
| EAN | 8719076065920 |
