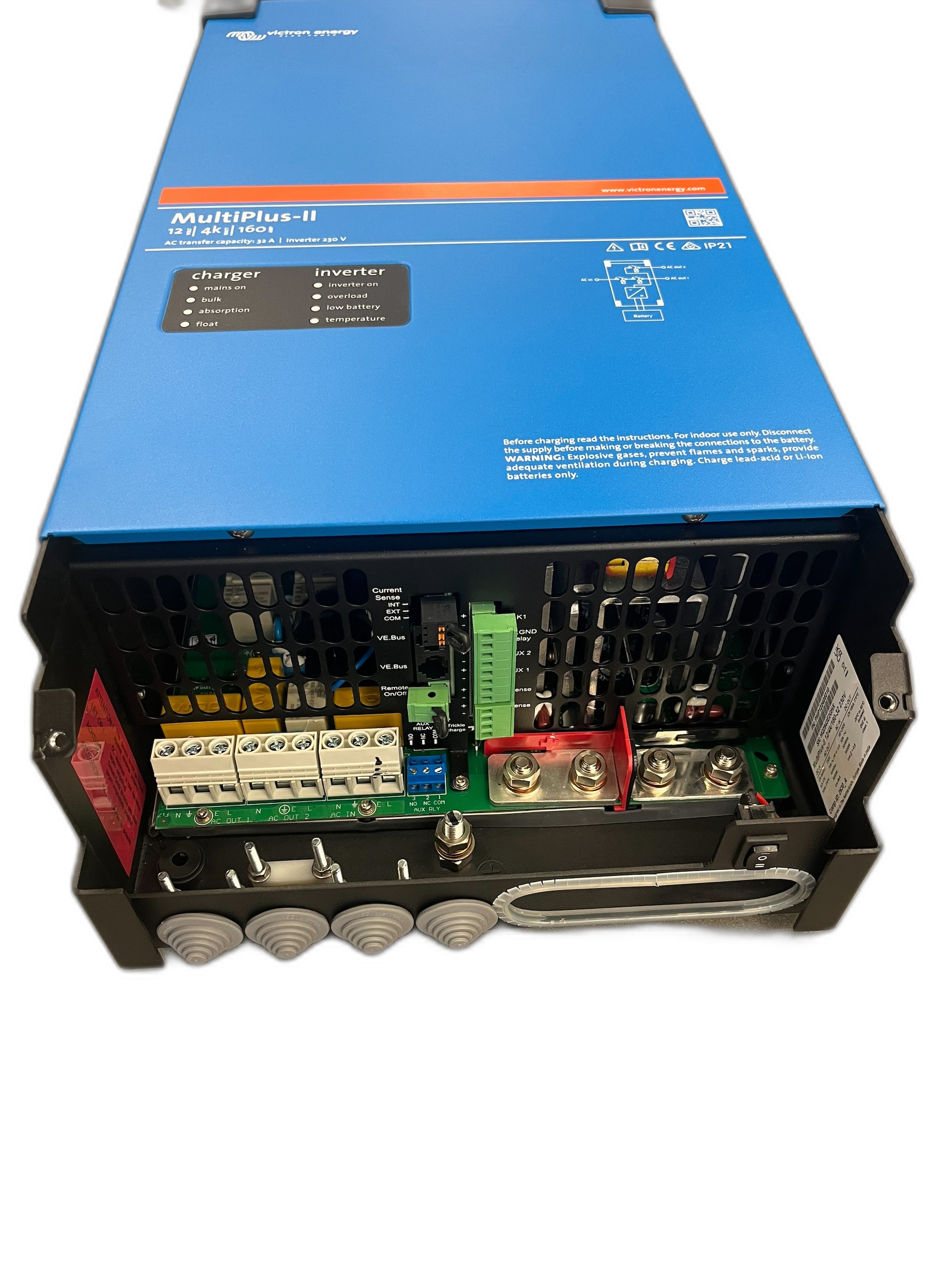

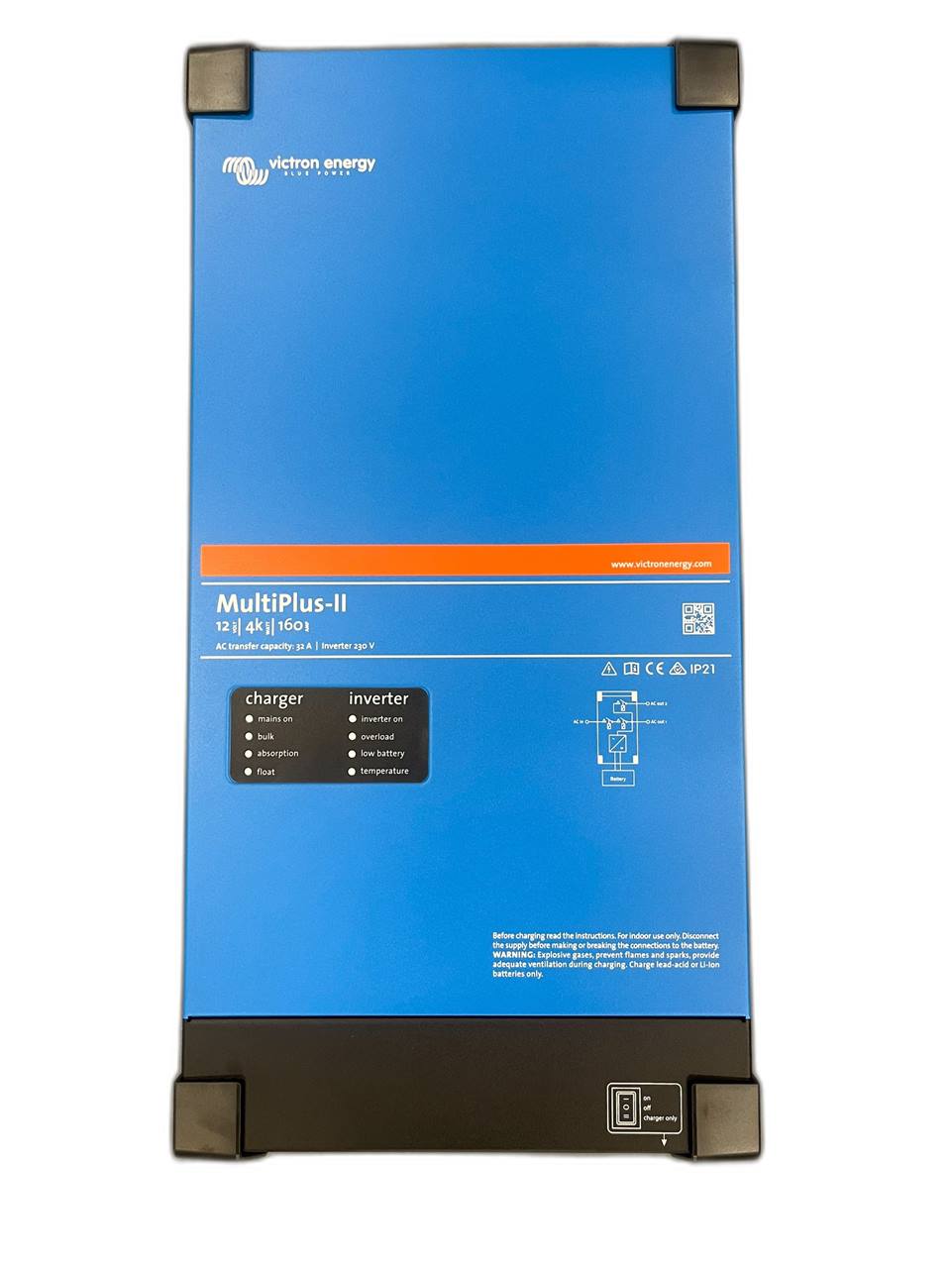

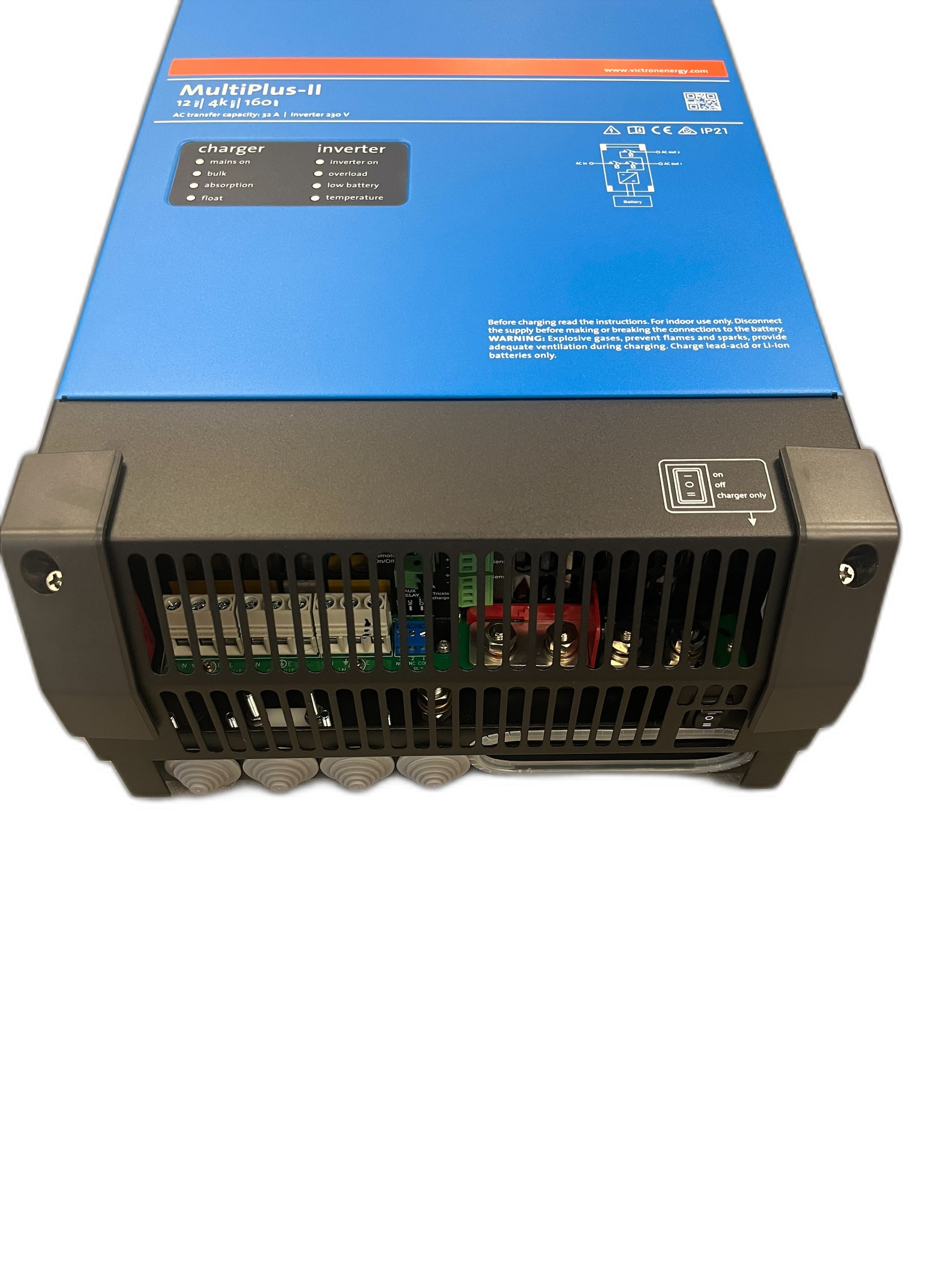

Victron MultiPlus-II 12/4k/160-32 230V
Omvormer/acculader-combinatie voor 12 V-systemen en ESS, zuivere sinus 3,4 kW continu en 4 kW gedurende 1 uur, piek 6 kW, adaptieve viertrapslader 160 A, omschakelautomaat 32 A, tweede AC-uitgang 32 A, PowerControl, PowerAssist, VE.Bus, IP21.
Specificaties
| EAN | 8719076072058 |
|---|---|
| Merk | Victron |
| Model | Multiplus-II |
| Accuspanning (V DC) | 12 |
| Netspanning (V AC) | 230 |
| Uitgangsspanning (V AC) | 230 |
| Vermogen (VA) | 4000 |
| Laadstroom (A DC) | 160 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 164 |
| Breedte (mm) | 276 |
| Hoogte (mm) | 576 |
| Gewicht (kg) | 22 |
| aanstuurbaar relais | Ja |
| aantal ingangen AC | 1 |
| Aantal AC-uitgangen | 2 |
| continue omvormer vermogen (W) | 34 |
| communicatieprotocol | VE.Bus |
| ingebouwd stopcontact | Nee |
| kabel inbegrepen | Nee |
| Kleur | blauw |
| Nominale accuspanning (V DC) | 12 |
| vlamvertragend | Ja |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Direct meebestellen (8)
Volledige productomschrijving
Over de Victron MultiPlus-II 12/4k/160-32 230V
Omvormer/acculader-combinatie voor 12 V-systemen en ESS, zuivere sinus 3,4 kW continu en 4 kW gedurende 1 uur, piek 6 kW, adaptieve viertrapslader 160 A, omschakelautomaat 32 A, tweede AC-uitgang 32 A, PowerControl, PowerAssist, VE.Bus, IP21.
Voor 230V-verbruikers tot 3400W continu op een 12V-accubank in vaartuigen, voertuigen, industriële en infratoepassingen, zoals een camper met inductiekoken, een servicebus met gereedschap of een noodvoeding. De lader van 160A laadt de accubank snel bij op walstroom of generator. Ook wel 12/4000 genoemd; parallel uit te breiden.
Accuspanning
Geschikt voor 12V-accubanken, met een DC-ingangsbereik van 9,5-17V. De AC-ingang accepteert 187-265 VAC bij 45-65 Hz; de uitgang levert 230 VAC ±2% bij 50 Hz ±0,1%, omschakelbaar naar 60 Hz.
Vermogen
Nominaal 4000VA. Continu 3400W bij 25 °C, 3100W bij 40 °C en 2600W bij 65 °C. Maximaal rendement 93%. Nullastvermogen 18W, in AES-modus 11W en in zoekmodus 4W. De omschakelautomaat schakelt maximaal 32A door; met PowerControl en PowerAssist begrenst de combinatie de ingangsstroom en vult een tekort aan vanuit de accu.
Acculader
Laadstroom 160A (150A bij 40 °C). Adaptieve vierfasenlader met bulk, absorptie, druppel en opslag (BatterySafe). Laadspanningen 14,4V absorptie, 13,8V druppel en 13,2V opslag. Spanningsdetectie compenseert spanningsverlies over de accukabels. Een aparte startaccu-uitgang levert 4A druppellading via een diode. De accutemperatuursensor wordt meegeleverd.
Koppelbaar
Tot zes identieke toestellen parallel op dezelfde accu, met DC-kabels van gelijke lengte en doorsnede en UTP-kabels direct van toestel naar toestel. Driefase alleen in sterschakeling, niet in driehoek. Gebruik één afstandsbediening per systeem. Bediening en uitlezing via een Digital Multi Control, de VE.Bus Smart dongle of een GX-apparaat zoals de Cerbo GX.
Constructie
Stalen behuizing in blauw (RAL 5012), beschermingsgraad IP21, ventilatorgekoeld, bedrijfstemperatuur -40 tot +65 °C. Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en een te hoge rimpelspanning op de ingang.
Montage
Victron adviseert een DC-zekering van 600A en accukabel van 2x 70mm² bij een kabellengte tot 5 m, of 2x 95mm² bij 5 tot 10 m; koperkabel geschikt voor 90 °C. De accu sluit je aan op 2x M8 plus en 2x M8 min, met 12 Nm. Beveilig de AC-ingang met een zekering of automaat van maximaal 32A. Op de uitgang is een aardlekschakelaar type A toegestaan.
Communicatie
VE.Bus met twee RJ45-poorten; geen VE.Can of BMS-Can. Instellen met VEConfigure of VictronConnect via een MK3-USB-interface of de VE.Bus Smart dongle. Voor monitoring via het VRM Portal - Victron Energy en voor ESS is een GX-apparaat nodig. Verder twee programmeerbare hulpingangen, spanningsdetectie en aan/uit op afstand.
Algemeen
AC-out-1 is ononderbroken: bij netuitval neemt de omvormer de voeding binnen 20 ms over. AC-out-2 is een hulpuitgang van 32A die uitvalt bij accubedrijf en weer inschakelt na terugkeer van de netspanning, bijvoorbeeld voor een boiler. Dit model staat niet op de Victron-certificaten voor EN 50549-1 of IEC 62116.
Meegeleverd
Omvormer-lader en accutemperatuursensor.
Direct mee te bestellen
- Accukabel rood 70mm² per meter, KABRD0107000 (categorie Accukabels)
- Accukabel zwart 70mm² per meter, KABZW0107000 (categorie Accukabels)
- Perskabeloog 70mm² > M8, PSKABOG00071 (categorie Perskabelogen)
- Victron VE.Bus Smart dongle, ASS030537010
- Victron Digital Multi Control 200/200A, REC020005010 (categorie Bedieningspanelen)
- Victron Digital Multi Control 200/200A GX (90º), DMC000200010R (categorie Bedieningspanelen)
- Victron Cerbo GX MK2, BPP900451100 (categorie Bedieningspanelen)
- TS Enovations IMD3+ Isolatiebewaker, SHP302501460 (categorie Isolatiebewakers)
Gerelateerde producten
- Victron MultiPlus-II 12/5000/220-50, PMP122505012
- Victron MultiPlus-II 12/3000/120-32, PMP122305010
Documentatie
- Datasheet MultiPlus-II 4k, 4k5, 6k5 en 10k (NL)
- Datasheet MultiPlus-II 4k, 4k5, 6k5 en 10k (EN)
- Handleiding MultiPlus-II 4k, 4k5 en 6k5 230V (NL)
- Handleiding MultiPlus-II 4k, 4k5 en 6k5 230V (EN)
- Online handleiding MultiPlus-II 4k, 4k5 en 6k5 230V (NL)
- Online handleiding MultiPlus-II 4k, 4k5 en 6k5 230V (EN)
- VE.Bus parallel-, split- en driefasesystemen (EN)
- VE.Bus-foutcodes (EN)
- EU-conformiteitsverklaring MultiPlus-II
- Certificaat EN-IEC 62109-1 en 2 alle MultiPlus-II (GX)
- Maatvoering MultiPlus-II 12V 4k 230V
- ISO 9001-certificaat Victron Energy
Video's
- Introduction: MultiPlus-II (EN)
- Did You Know - You can update a MultiPlus Firmware using an Android Phone? (EN)
Vraag & antwoord
| Waarom valt AC-out-2 uit op accu? | Dat is zo ontworpen: AC-out-2 schakelt af bij accubedrijf en schakelt weer in na terugkeer van de netspanning. Sluit er verbruikers op aan die bij netuitval mogen uitvallen. |
|---|---|
| Kan ik toestellen parallel of in driefase zetten? | Ja, tot zes identieke toestellen op dezelfde accu, met gelijke DC-kabels en directe UTP-verbindingen; driefase alleen in ster, niet in driehoek. |
| Welke aardlekschakelaar mag op de uitgang? | Type A is toegestaan. Het ingebouwde aardrelais verbindt nul en aarde in omvormerbedrijf; bij mobiele installaties moet de behuizing met chassis of romp verbonden zijn. |
| Laadt dit toestel ook de startaccu? | Ja, de aparte startaccu-uitgang levert 4A druppellading via een diode, zodat de startaccu op peil blijft zolang er netspanning of walstroom is. |
| Kan ik dit toestel gebruiken voor ESS met teruglevering? | ESS vraagt een GX-apparaat. Dit model staat niet op de Victron-certificaten voor EN 50549-1 of IEC 62116; vraag ons naar een model dat daar wel op staat. |
Contact
Wil je weten welke kabel, zekering of GX-apparaat bij je installatie hoort, of hoe je meerdere toestellen koppelt? Voel je vrij om contact met ons op te nemen, wij denken graag mee over je systeem. Neem contact op met Top Systems.
Specificaties
| Accuspanning | 12V |
| DC-ingangsbereik | 9,5-17V |
| Nominaal vermogen | 4000VA |
| Continu vermogen 25/40/65 °C | 3400W / 3100W / 2600W |
| Laadstroom | 160A (150A bij 40 °C) |
| Laadspanning absorptie/druppel/opslag | 14,4V / 13,8V / 13,2V |
| Omschakelautomaat | 32A |
| Maximaal rendement | 93% |
| Nullastvermogen / AES / zoekmodus | 18W / 11W / 4W |
| AC-ingang | 187-265 VAC, 45-65 Hz |
| Uitgangsspanning | 230 VAC ±2%, 50 Hz ±0,1% |
| AC-out-2 | 32A, alleen bij netspanning |
| PowerControl / PowerAssist | Ja / Ja |
| Communicatie | VE.Bus, 2x RJ45 |
| Parallel / driefase | Tot 6 identieke toestellen; driefase in ster |
| Aanbevolen DC-zekering | 600A |
| Accukabel 0-5 m / 5-10 m | 2x 70mm² / 2x 95mm² |
| Accuaansluiting | 2x M8 plus en 2x M8 min, 12 Nm |
| Behuizing | Staal, blauw RAL 5012 |
| Beschermingsgraad | IP21 |
| Bedrijfstemperatuur | -40 tot +65 °C, ventilatorgekoeld |
| Maximale hoogte | 4000 m, met vermogensreductie |
| Afmetingen (h x b x d) | 576 x 276 x 164 mm |
| Gewicht | 22 kg |
| Garantie | 5 jaar |
| EAN | 8719076072058 |
