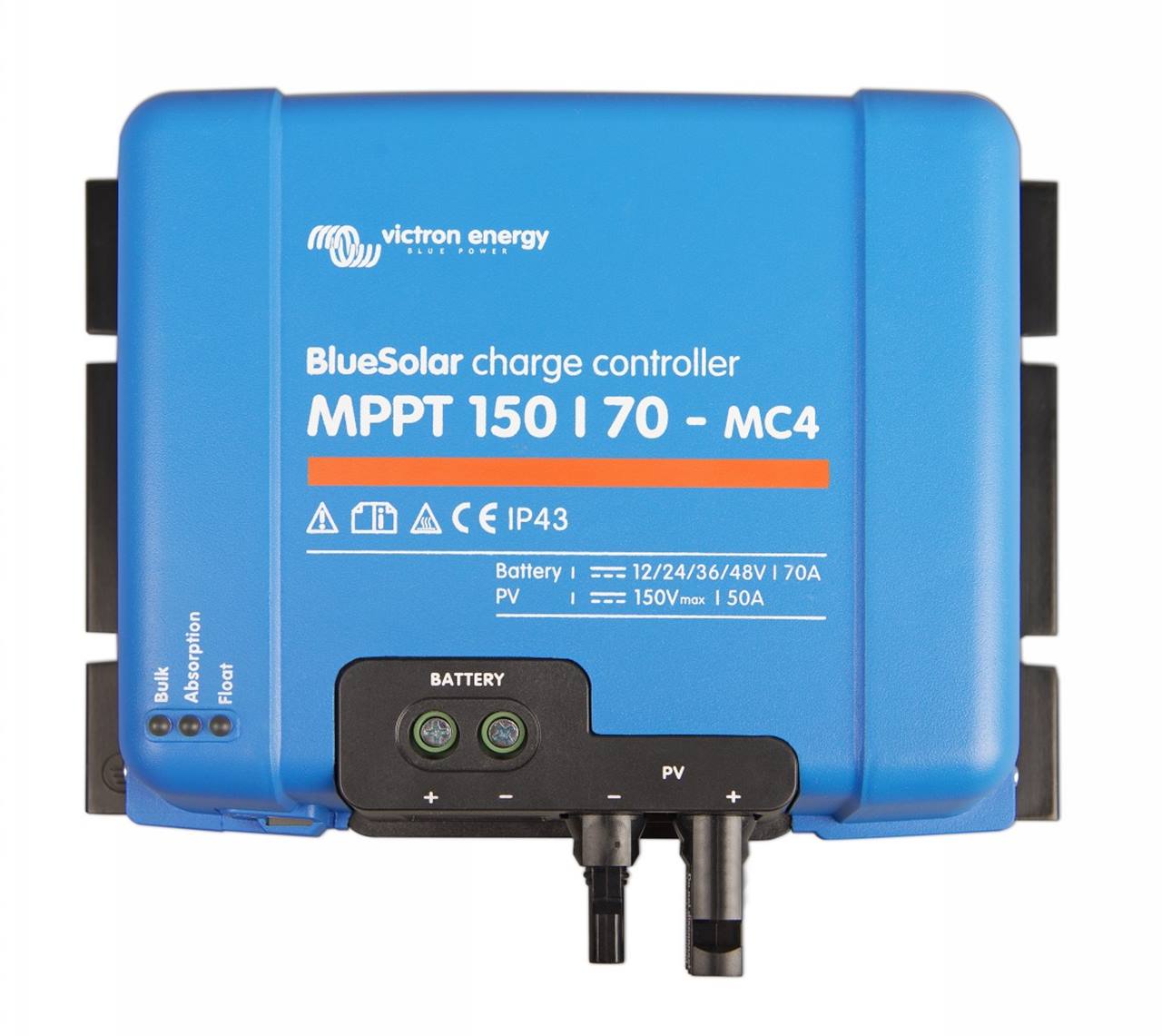

Victron BlueSolar MPPT 150/70-MC4 (12/24/48V)
MPPT-zonnelader voor 12, 24, 36 en 48 V accusystemen, 70 A laadstroom, max. 150 V PV-spanning, 1000/2000/4000 W PV bij 12/24/48 V, twee paar MC4-connectoren, adaptief meertraps laden, programmeerbaar relais, VE.Direct-poort en 35 mm² accuklemmen.
Specificaties
| EAN | 8719076025528 |
|---|---|
| Merk | Victron |
| Model | Bluesolar MPPT |
| Accuspanning | 24 | 12 | 48 | 36 |
| PV-spanning (max.) | 150 |
| IP-classificatie | 22 |
| Verpakkingseenheid | Per stuk |
| Lengte | 200 |
| Breedte | 250 |
| Hoogte | 215 |
| Gewicht | 3.88 |
| max. spanning (DC) | 150 |
| Systeemspanning | 24 | 12 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (6)
Volledige productomschrijving
Over de Victron BlueSolar MPPT 150/70-MC4
MPPT-zonnelader voor 12, 24, 36 en 48 V accusystemen, 70 A laadstroom, max. 150 V PV-spanning, 1000/2000/4000 W PV bij 12/24/48 V, twee paar MC4-connectoren, adaptief meertraps laden, programmeerbaar relais, VE.Direct-poort en 35 mm² accuklemmen.
Voor grotere zonnestroominstallaties aan boord, op het bedrijfsterrein of op afgelegen locaties, waar een uitgebreid paneelveld rechtstreeks met MC4-connectoren wordt aangesloten. Geschikt voor lood-zuur en lithium, met schaduwdetectie en BatteryLife.
Ultrasnelle MPPT met schaduwdetectie
Het ultrasnelle MPPT-algoritme volgt continu spanning en stroom van het paneelveld en houdt het maximum-vermogenspunt vast, ook bij snel wisselende bewolking. Bij gedeeltelijke beschaduwing kunnen meerdere vermogenspieken op de spanningscurve ontstaan; de geavanceerde schaduwdetectie zoekt actief naar de hoogste piek in plaats van op een lager lokaal maximum te blijven staan. Maximaal rendement 98%.
Directe MC4-aansluiting
- Twee paar MC4-connectoren, intern parallel geschakeld op één MPPT-tracker
- Maximaal 30 A per MC4-verbinding
- Maximale PV-nullastspanning 150 V absoluut (koudste omstandigheden), 145 V bij start en bedrijf
- Maximale PV-kortsluitstroom 50 A
- Beveiligd tegen omgekeerde PV-polariteit
Vermogen en accuspanning
- Maximale laadstroom 70 A
- Automatische keuze 12, 24 of 48 V; 36 V handmatig instelbaar
- Nominaal PV-vermogen 1000 W bij 12 V, 2000 W bij 24 V, 3000 W bij 36 V en 4000 W bij 48 V
- Accuklemmen tot 35 mm² / AWG2
- Eigenverbruik <35 mA bij 12 V en <20 mA bij 48 V
Adaptief laden en BatteryLife
De laadregelaar werkt met een adaptief meertraps laadalgoritme met acht voorgeprogrammeerde accuprofielen en een volledig door de gebruiker in te stellen profiel. De absorptietijd wordt bepaald door de accuspanning bij het opstarten. Het BatteryLife-algoritme past de laaddrempel dagelijks aan wanneer de accu structureel niet volgeladen raakt, zodat diepe ontlading en voortijdige veroudering worden voorkomen. Temperatuurcompensatie -16, -32 of -64 mV/°C, afhankelijk van de systeemspanning.
Programmeerbaar relais en afstandsbediening
Het programmeerbare DPST-relais (AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc) is te gebruiken voor onder meer een generatoralarm of het schakelen van een dumpload. Daarnaast is een tweepolige aan/uit-aansluiting op afstand aanwezig, bijvoorbeeld voor sturing vanuit een battery management system met de VE.Direct non-inverting remote on-off cable (ASS030550320). Parallelbedrijf van meerdere laadregelaars is mogelijk, maar niet gesynchroniseerd.
Uitlezen en monitoren
Via de VE.Direct-poort is de regelaar uit te lezen en in te stellen. Met de VE.Direct Bluetooth Smart dongle (ASS030536011) koppelt u de regelaar draadloos aan VictronConnect op smartphone of tablet; via de VE.Direct to USB interface (ASS030530010) gaat dat op de pc. Voor vaste aflezing is de MPPT Control (SCC900500000) beschikbaar. Aangesloten op een GX-apparaat verschijnen opbrengst en accustatus in de VRM Portal - Victron Energy.
Installatie en omgeving
- Beveiligd tegen kortsluiting van de uitgang en tegen overtemperatuur
- Beschermingsklasse IP43 voor de elektronica en IP22 voor het aansluitgebied
- Bedrijfstemperatuur -30 tot +60 °C, vol vermogen tot 40 °C
- Maximale opstellingshoogte 5000 m, vol vermogen tot 2000 m
- Interne temperatuursensor voor compensatie van de laadspanning
Direct mee te bestellen
- Kabelset 35mm² 1,5 mtr rood en zwart M8 (KABSET010350)
- Victron VE.Direct non-inverting remote on-off cable (ASS030550320)
- Victron VE.Direct Bluetooth Smart dongle (ASS030536011)
- Victron VE.Direct kabel 10m (ASS030530310)
- Victron VE.Direct to USB interface (ASS030530010)
- Victron MPPT Control (SCC900500000)
- Meer accessoires in de categorie Accessoires zonnepanelen
Gerelateerde producten
- Victron BlueSolar MPPT 150/60-MC4 (12/24/48V) (SCC010060300)
- Victron BlueSolar MPPT 150/70-Tr (12/24/48V) (SCC010070200) — dezelfde regelaar met schroefklemmen in plaats van MC4
- Het volledige aanbod staat in de categorie Omvormers zonnepanelen
Documentatie
- Handleiding BlueSolar MPPT 150/60 & 150/70 (HTML, NL)
- Handleiding BlueSolar MPPT 150/60 & 150/70 (PDF, NL)
- Handleiding BlueSolar MPPT 150/60 & 150/70 (HTML, EN)
- Handleiding BlueSolar MPPT 150/60 & 150/70 (PDF, EN)
- Datasheet BlueSolar Laadcontroller MPPT 150/60 & 150/70 (NL)
- Datasheet BlueSolar Charge Controllers MPPT 150/60 & 150/70 (EN)
- Datasheet BlueSolar and SmartSolar Charge Controller MPPT - Overview (EN)
- Maatvoeringstekening BlueSolar MPPT 150/60 & 150/70 MC4 (PDF)
- Maatvoeringstekening BlueSolar MPPT 150/60 & 150/70 MC4 (3D)
- Maatvoeringstekening BlueSolar MPPT 150/60 & 150/70 MC4 (STP)
- Conformiteitsverklaring BlueSolar MPPT 150/70-MC4 EU en UK
- Certificaat veiligheid IEC 62109-1 - MPPT 150/45, 150/60 & 150/70 Tr en MC4
- Certificaat veiligheid IEC 62109-1 AS/NZS - MPPT 150/45, 150/60 & 150/70 Tr en MC4
- VE.Direct Protocol
- VE.Direct HEX Protocol MPPT
- Technische informatie: PWM of MPPT?
Video's
- Victron MPPT-laadregelaars (EN)
- Did you know... why the MPPT charge controller starts 5 Vdc above the battery voltage?
- How to get a readout from an MPPT with a VE.Direct Bluetooth Smart dongle
- VictronConnect: how to change MPPT settings
- VictronConnect: MPPT live data
Contact
Wilt u weten hoeveel panelen u op deze regelaar kwijt kunt, of welke zekering en kabeldoorsnede bij uw installatie horen? Onze specialisten rekenen het graag met u door en denken mee over montage en monitoring. Neem contact op via top.systems/nl/contact.
Specificaties
| Accuspanning | 12, 24 of 48 V automatisch; 36 V handmatig |
| Maximale laadstroom | 70 A |
| Nominaal PV-vermogen 12 V | 1000 W |
| Nominaal PV-vermogen 24 V | 2000 W |
| Nominaal PV-vermogen 36 V | 3000 W |
| Nominaal PV-vermogen 48 V | 4000 W |
| Max. PV-nullastspanning | 150 V absoluut maximum; 145 V bij start en bedrijf |
| Max. PV-kortsluitstroom | 50 A |
| PV-aansluiting | 2 paar MC4-connectoren, max. 30 A per verbinding |
| Maximaal rendement | 98% |
| Eigenverbruik | 12 V: <35 mA / 48 V: <20 mA |
| Laadalgoritme | meertraps adaptief, acht voorgeprogrammeerde profielen of gebruiker gedefinieerd |
| Laadspanning absorptie | 14,4 / 28,8 / 43,2 / 57,6 V |
| Laadspanning float | 13,8 / 27,6 / 41,4 / 55,2 V |
| Laadspanning egalisatie | 16,2 / 32,4 / 48,6 / 64,8 V |
| Temperatuurcompensatie | -16 / -32 / -64 mV/°C |
| Beveiliging | omgekeerde PV-polariteit, kortsluiting uitgang, overtemperatuur |
| Datacommunicatie | VE.Direct-poort |
| Aan/uit op afstand | ja, tweepolige aansluiting |
| Programmeerbaar relais | DPST; AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc |
| Parallelbedrijf | ja, niet gesynchroniseerd |
| Accuklemmen | 35 mm² / AWG2 |
| Beschermingsklasse | IP43 (elektronica), IP22 (aansluitgebied) |
| Bedrijfstemperatuur | -30 tot +60 °C (vol vermogen tot 40 °C) |
| Luchtvochtigheid | 95%, niet-condenserend |
| Maximale hoogte | 5000 m (vol vermogen tot 2000 m) |
| Omgevingsconditie | binnenopstelling type 1, niet geconditioneerd |
| Vervuilingsgraad | PD3 |
| Kleur | blauw (RAL 5012) |
| Afmetingen (h x b x d) | 215 x 250 x 95 mm |
| Gewicht | 3 kg |
| Veiligheidsnormen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076025528 |
