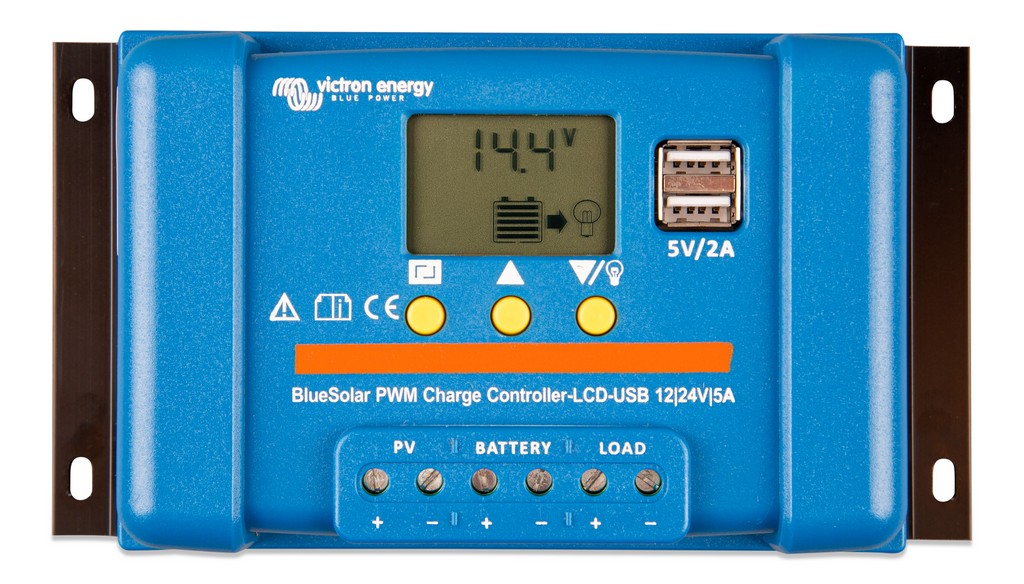

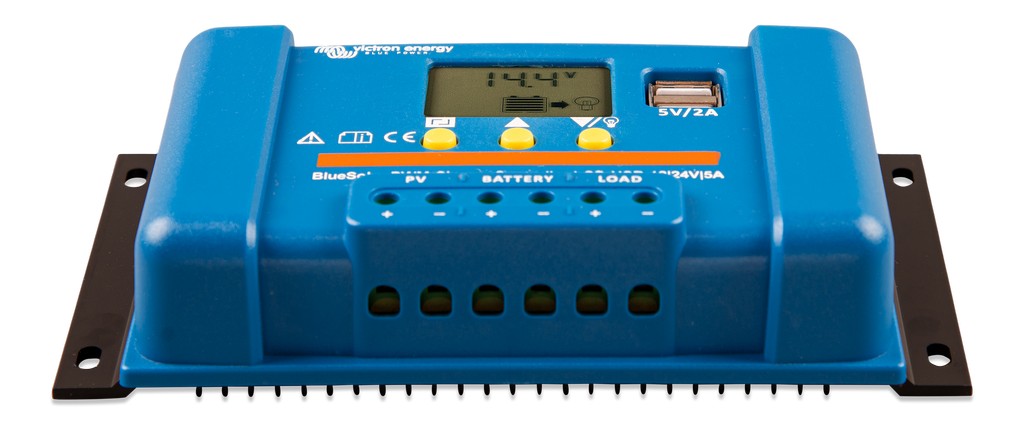

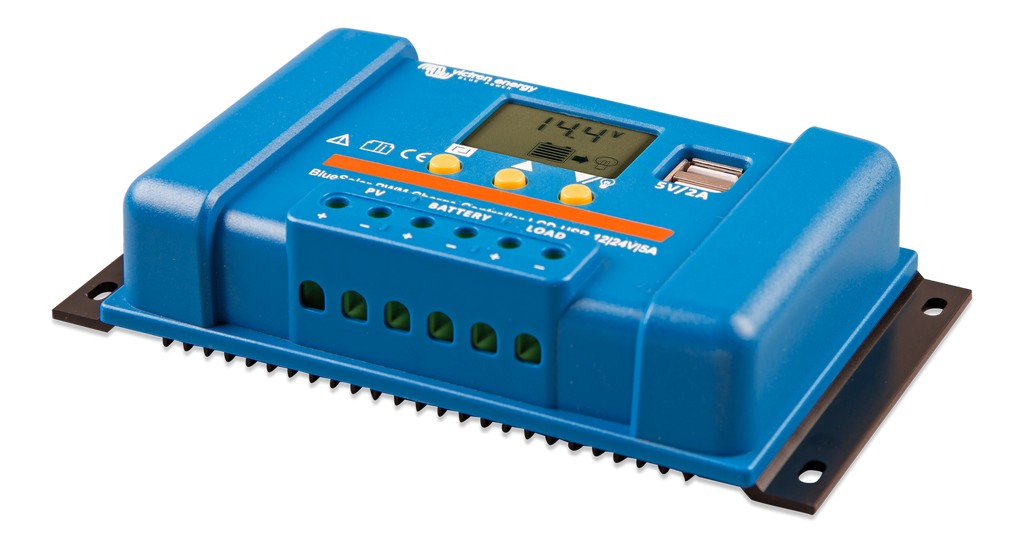

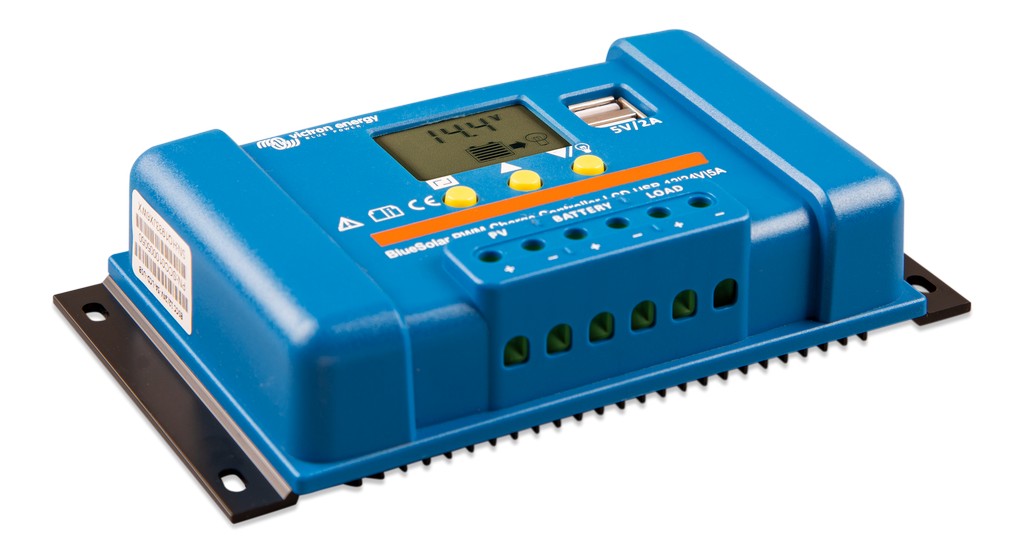

Victron BlueSolar PWM 12/24V-5A LCD&USB
PWM-zonnelaadregelaar met LCD-scherm voor 12V en 24V, automatische spanningsdetectie: 5 A, programmeerbaar laden voor AGM, gel, natlood en LiFePO4, belastinguitgang met laagspanningsafschakeling, twee USB-uitgangen 5 V samen 2 A, klemmen 6 mm².
Specificaties
| EAN | 8719076046172 |
|---|---|
| Merk | Victron |
| Model | Bluesolar PWM |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 36 |
| Breedte | 169 |
| Hoogte | 96 |
| Gewicht | 0.24 |
| Systeemspanning | 24 | 12 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (2)
Volledige productomschrijving
Over de Victron BlueSolar PWM-LCD&USB 12/24V-5A
PWM-zonnelaadregelaar met LCD-scherm voor 12V en 24V, automatische spanningsdetectie: 5 A, programmeerbaar laden voor AGM, gel, natlood en LiFePO4, belastinguitgang met laagspanningsafschakeling, twee USB-uitgangen 5 V samen 2 A, klemmen 6 mm².
Toepassingen
Voor kleine PV-installaties waar u de status direct wilt aflezen en instellen zonder pc of app: campers, boten, tuinhuizen, kiosken en verhuurunits. De twee USB-uitgangen laden telefoons en tablets rechtstreeks vanaf de accubank, tot 2 A samen.
LCD-scherm
Ingebouwd LCD voor statuscontrole en het wijzigen van instellingen. Accutype, laadspanningen en de aan- en afschakelspanningen van de belastinguitgang stelt u ter plaatse in.
Twee USB-uitgangen
Twee uitgangen van 5 V, samen maximaal 2 A. Handig voor het laden van een smartphone of tablet zonder aparte adapter.
PWM-laadregeling
- Driestaps laden: bulk, absorptie en druppel — programmeerbaar
- Voorgeprogrammeerde profielen voor AGM, gel, natlood en LiFePO4 met intern battery management system
- Fabrieksinstelling absorptie 14,4 V (12V) / 28,8 V (24V), druppel 13,7 V / 27,4 V
- Eigen verbruik minder dan 10 mA
Automatische spanningsdetectie
Herkent zelf of het om een 12V- of 24V-accubank gaat. Maximale zonnespanning 28 V bij 12V en 55 V bij 24V. Maximaal PV-vermogen 60 W bij 12V en 120 W bij 24V. Gebruik een 36-cels paneel voor 12V en een 72-cels paneel of twee 36-cels panelen in serie voor 24V.
Belastinguitgang
- Nominale belastingstroom 5 A
- Afschakelen bij 11,2 V / 22,4 V, herinschakelen bij 12,6 V / 25,2 V
- Aan- en afschakelspanningen instelbaar
- Dag/nacht-timing: de aan-tijd na zonsondergang is instelbaar
Aansluittip voor omvormers
Sluit een omvormer rechtstreeks op de accubank aan en gebruik de belastinguitgang voor de afstandsbediening van de omvormer. Raadpleeg de handleiding voor de benodigde interfacekabel.
Beveiligingen
- Omgekeerde polariteit van accu en zonnepaneel
- Kortsluiting: directe uitschakeling
- Overbelasting: uit na 60 seconden bij 130 %, na 5 seconden bij 160 %
- Overtemperatuur en laagspanningsafschakeling
Montage en aansluiting
Klemmen tot 6 mm² (AWG10). Beschermklasse IP20, dus uitsluitend voor droge montage binnen. Bedrijfstemperatuur -35 tot +60 °C bij volle belasting.
Direct mee te bestellen
- Kabelset 6mm² 1,5 mtr rood en zwart M8 — KABSET010060 — product
Gerelateerde producten
- Victron BlueSolar PWM 12/24V-10A LCD&USB — SCC010010050 — bekijk product
- Victron BlueSolar PWM 12/24V-20A LCD&USB — SCC010020050 — bekijk product
- Victron BlueSolar PWM-Light 12/24V-5A — SCC010005000 — bekijk product
- Victron BlueSolar PWM-Pro 12/24V-5A — SCC010005010 — bekijk product
Documentatie
- Datasheet BlueSolar PWM LCD&USB 12/24V (NL)
- Datasheet BlueSolar PWM LCD&USB 12/24V (EN)
- Handleiding BlueSolar PWM LCD&USB 5A/10A/20A (NL/EN)
- Maatvoering BlueSolar PWM LCD&USB 12/24V 5A-10A-20A
- Maatvoering 3D BlueSolar PWM LCD&USB
- EU-conformiteitsverklaring BlueSolar PWM LCD&USB
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Contact
Wij bepalen met u het juiste paneel bij uw accuspanning en het passende accuprofiel, en leveren kabel, connectoren en beveiliging in één keer mee. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Type laadregelaar | PWM |
| Accuspanning | 12 / 24 V, automatische detectie |
| Nominale laadstroom | 5 A |
| Nominale belastingstroom | 5 A |
| Maximale zonnespanning | 28 V (12V) / 55 V (24V) |
| Maximaal PV-vermogen | 60 W (12V) / 120 W (24V) |
| Laadkarakteristiek | Driestaps, programmeerbaar |
| Accutypes | AGM, gel, natlood, LiFePO4 met intern battery management system |
| Absorptiespanning | 14,4 V / 28,8 V (fabrieksinstelling) |
| Druppelspanning | 13,7 V / 27,4 V (fabrieksinstelling) |
| Laagspanningsafschakeling | 11,2 V / 22,4 V |
| Herinschakeling belasting | 12,6 V / 25,2 V |
| USB-uitgangen | 2x 5 V, samen maximaal 2 A |
| Display | LCD |
| Eigen verbruik | < 10 mA |
| Beveiligingen | Omgekeerde polariteit accu en PV, kortsluiting, overbelasting, overtemperatuur, laagspanningsafschakeling |
| Klemmen | 6 mm² (AWG10) |
| Bedrijfstemperatuur | -35 tot +60 °C bij volle belasting |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Beschermklasse | IP20 |
| Afmetingen (h x b x d) | 96 x 169 x 36 mm |
| Gewicht | 0,15 kg |
| Veiligheid | EN 60335-1, IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| Garantie | 5 jaar |
| EAN | 8719076046172 |
