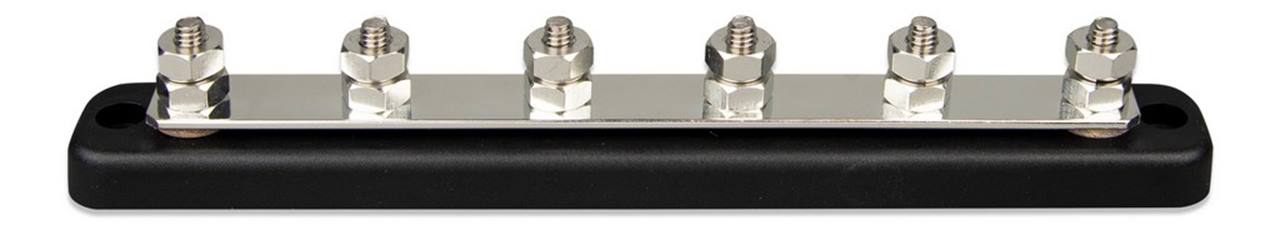

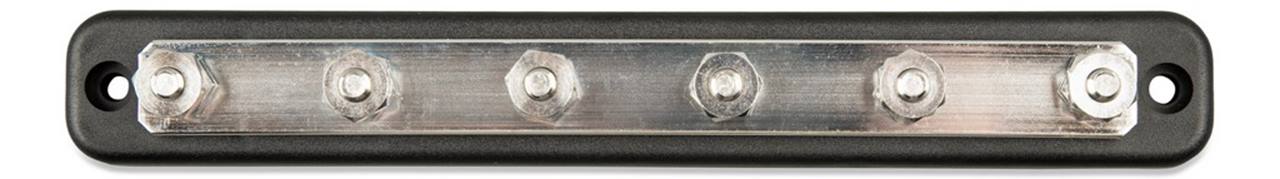

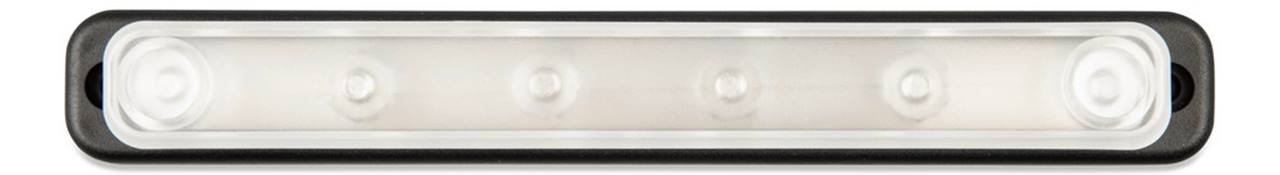

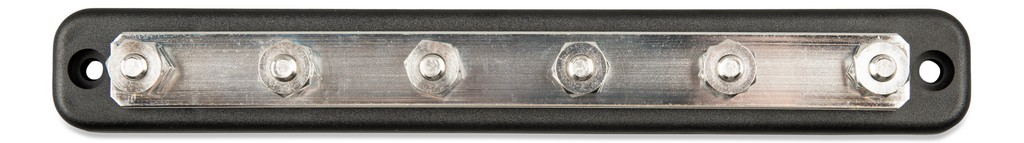

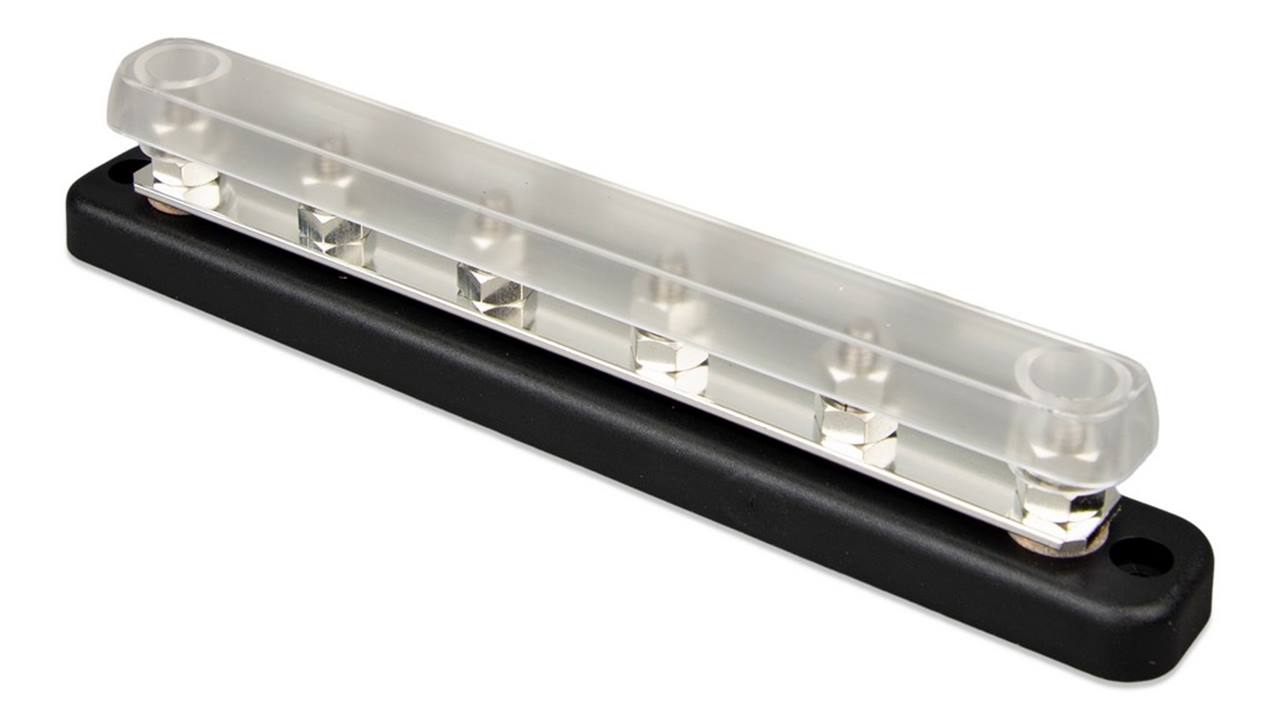

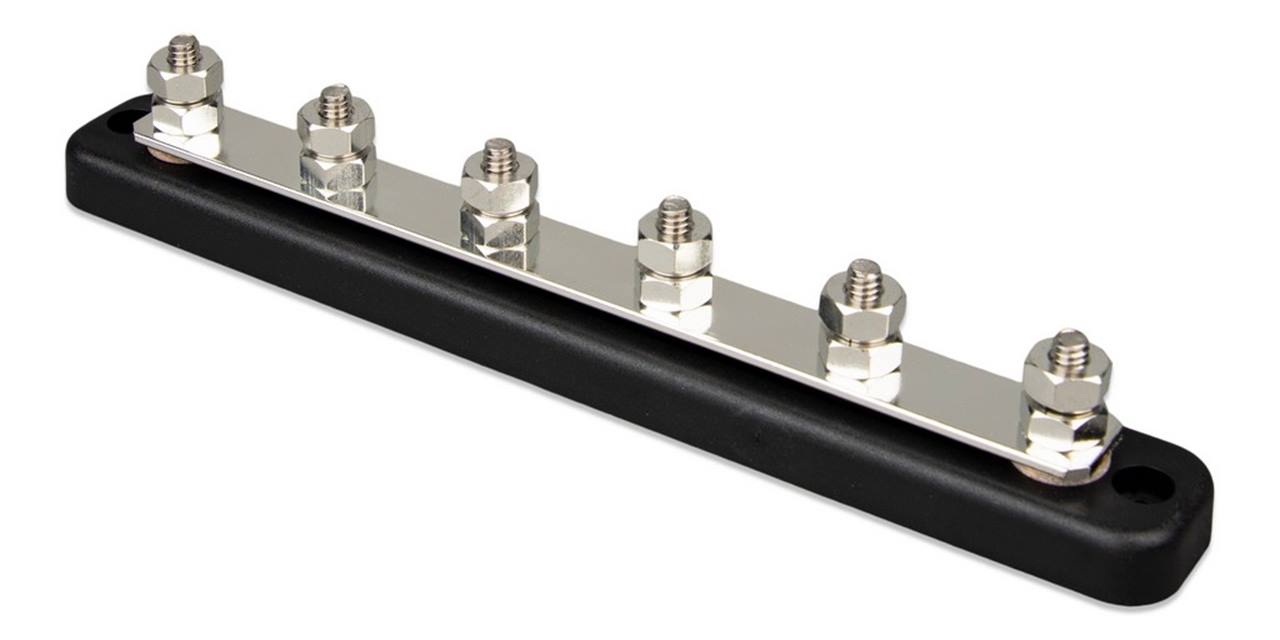

DC Verdeelrail 150A 6x M6 inclusief ABS kap
Deze 150A DC verdeelrail met zes M6 aansluitingen en beschermkap wordt toegepast voor het veilig en overzichtelijk aansluiten van batterijen en DC-apparatuur. De busbar is geschikt voor de distributie van hoge stromen tot 150 ampère. Er zijn verschillende busbars beschikbaar qua stroomwaarden en aantal aansluitingen. Elke rail is voorzien van een verwijderbare beschermkap.
Specificaties:
> Stroom (max.): 150 A
> Spanning (max.): 70 VDC
> Aansluitdiameter: M6 (6,35 mm)
> Terminal hoogte: 17 mm
> Materiaal aansluitklemmen: Roestvrij staal (RVS)
> Materiaal zeskantmoer: Vertind koper
> Aanbevolen aanhaalmoment: 7 N · m
> Materiaal railkoper: Vertind koper (1,4 x 18 mm)
> Basismateriaal: ABS, zwart, UL 94 V-0
> Materiaal deksel: Helder polycarbonaat, UL 94 HB
> Gewicht (6 terminals): 0,27 kg
> Afmetingen (hxbxd) (met deksel) 45 x 231,7 x 31,8 mm
Over de Busbar 150A 6P + ABS kap
Busbars worden gebruikt voor de distributie van hoge stromen en bieden tegelijkertijd aansluitingen voor batterijen en / of DC-apparatuur. Het Victron programma biedt een aantal rails met verschillende stroomwaarden en aantal aansluitklemmen. Elke rail is voorzien van een verwijderbare beschermkap.
Beschikbare modellen:
> 150A / 70V - 4x hoge stroom verbindingen
> 150A / 70V - 6x hoge stroom verbindingen
> 250A / 70V - 4x hoge stroom verbindingen
> 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen
> 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen
Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen.
| EAN | 8719076052203 |
|---|---|
| Merk | Victron |
| Model | Verdeelrail |
| Systeemspanning | 24 Vdc | 48 Vdc | 12 Vdc |
| Kleur | zwart |
| Lengte (mm) | 32 |
| Breedte (mm) | 232 |
| Hoogte (mm) | 45 |
| Gewicht (kg) | 0.26 |
| Aansluiting | M6 |
| Aantal aansluitingen/aansluitpunten | 6 |
| Beschermkap inbegrepen | Ja |
| Nominale stroom (Adc) | 150 |
| Verpakkingseenheid | Per set |
