Over de Busbar 600A 4P + ABS kap

Zware verdeelrail voor gelijkstroom met vier boutaansluitingen voor accukabels en acht schroefaansluitingen voor lichtere kringen. Verdeelt de plus of de min van een accubank tot 600 A bij 70 VDC, met een afneembare beschermkap voor de aansluitingen.

---

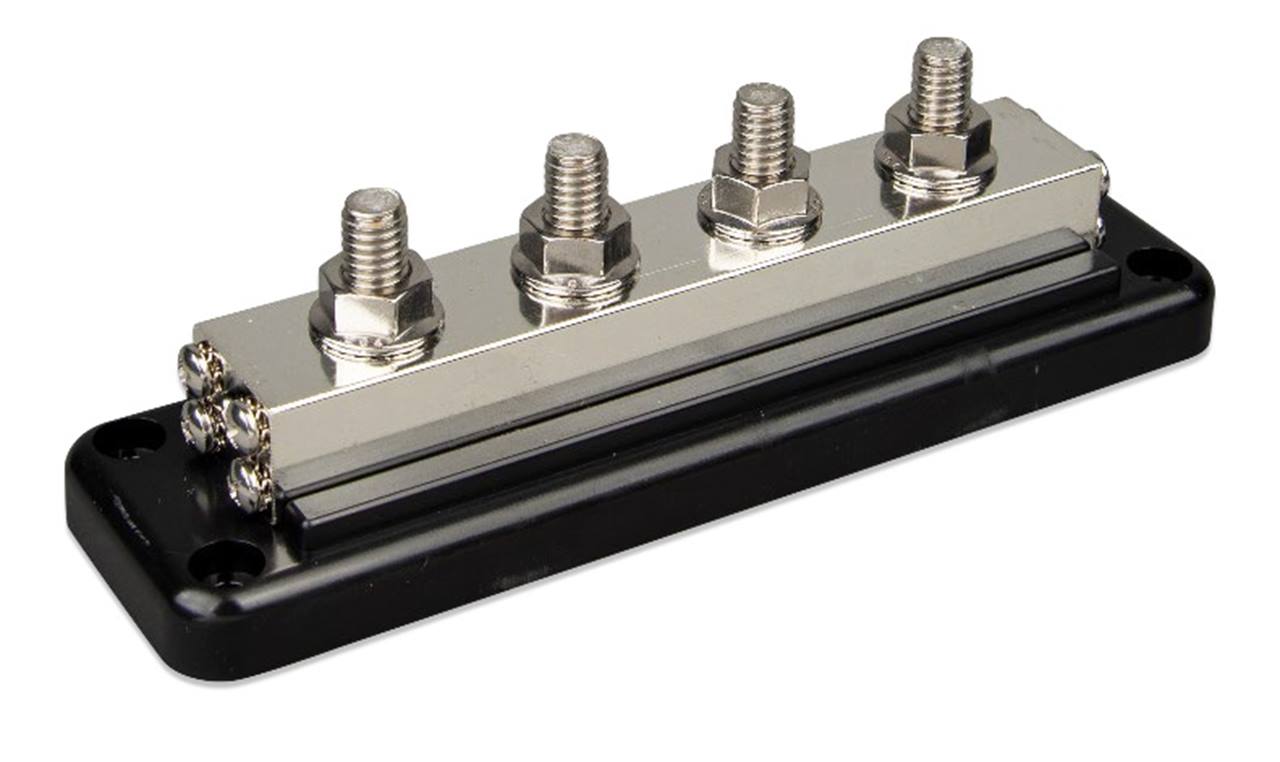

Victron Busbar 600 A met 4 aansluitingen

Deze zware verdeelrail van Victron Energy combineert twee soorten aansluitpunten op één strip van vertind koper: vier bouten van 9,53 mm voor accukabels, omvormers en laadbronnen, en acht kleine schroefaansluitingen voor lichtere kringen zoals bewaking, laadregeling en hulpstroom. De rail is geschikt voor 600 A bij maximaal 70 VDC en wordt geleverd met een afneembare beschermkap.

Toepassingen

In een installatie van dit kaliber lopen twee soorten kabels naast elkaar: de dikke die het vermogen dragen en de dunne die meten en sturen. Deze rail brengt beide op één verdeelpunt bij elkaar, met een koperen strip van 19 x 24 mm die 600 A zonder klagen doorgeeft. Eén centraal plus- of minpunt, netjes afgedekt, in plaats van een kluwen op de accupool.

• Beroepsvaart en grotere jachten met een zware DC-hoofdverdeling
• Off-grid en ESS-installaties met meerdere omvormer/laders
• Bedrijfsvoertuigen en werkmaterieel met een fors boordnet
• Installaties waar hoofdstroom en meet- of stuurkringen op één punt samenkomen

Twee soorten aansluitingen

• Vier zware bouten — diameter 9,53 mm (3/8 inch), hoogte 19 mm, roestvast staal met flensmoer. Aanhaalmoment 20 N·m.
• Acht schroefaansluitingen — maat #8 / 4,2 mm, roestvast staal. Aanhaalmoment 2 N·m.

Let op het verschil in aanhaalmoment: 20 N·m op de bouten, 2 N·m op de schroeven. Een tienvoudige overschrijding op de kleine aansluitingen draait de schroefdraad eruit.

Materiaal en opbouw

• Railstrip van vertind koper, 19 x 24 mm — zwaar gedimensioneerd voor 600 A continu
• Bouten, moeren en schroeven van roestvast staal, geschikt voor maritieme omgevingen
• Voet van ABS, brandklasse UL 94 V-0
• Kap van ABS, brandklasse UL 94 V-2

Keuzehulp

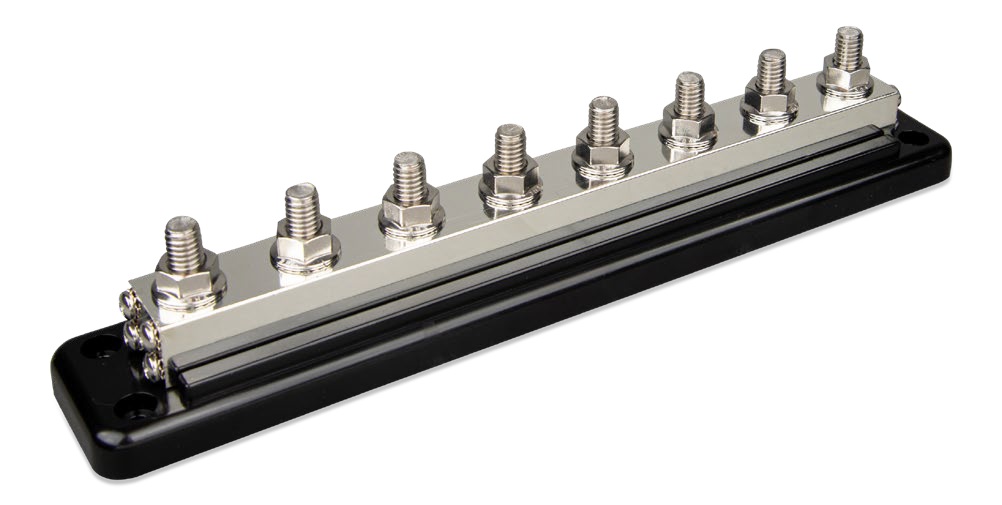

Heeft u meer zware aansluitpunten nodig, dan biedt de uitvoering met acht bouten dezelfde stroomsterkte en dezelfde acht schroefaansluitingen. Blijft de stroom onder 250 A, dan is een rail uit de 250 A-reeks compacter en voordeliger. Wilt u de zekeringen en de accubewaking meteen geïntegreerd hebben, kijk dan naar het Lynx-verdeelsysteem.

Documentatie

• Datasheet Busbar 600 A met kap (EN, PDF)
• Verklaring van overeenstemming – busbars (PDF)
• ISO 9001-certificaat Victron Energy (PDF)
• Productpagina busbars Victron Energy (EN)

Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. Er is geen aparte maatvoeringstekening; de afmetingen staan in de datasheet.

Video's

• Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN)

Contact

Twijfelt u over het aantal aansluitingen of over de kabeldoorsneden bij 600 A? Onze specialisten rekenen uw verdeling graag met u door. Neem contact met ons op.

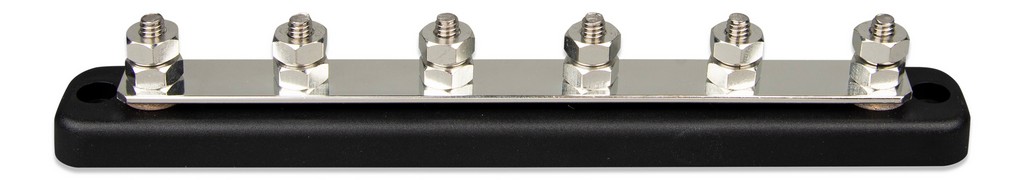

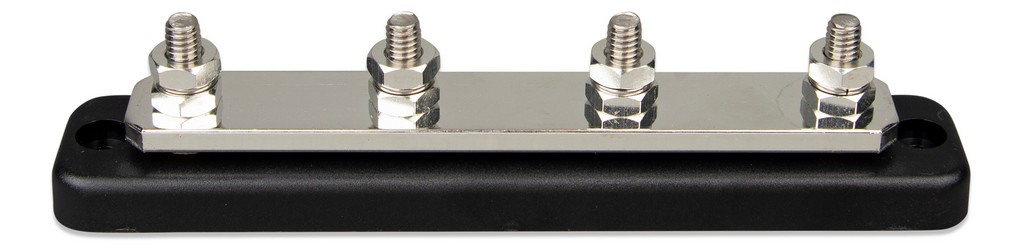

Beschikbare modellen: > 150A / 70V - 4x hoge stroom verbindingen > 150A / 70V - 6x hoge stroom verbindingen > 250A / 70V - 4x hoge stroom verbindingen > 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen > 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen.

Specificaties

Maximale stroom	600 A
Maximale spanning	70 VDC
Zware aansluitingen	4 stuks
Lichte aansluitingen	8 schroefaansluitingen
Aansluitdiameter zwaar	9,53 mm (3/8 inch)
Aansluithoogte zwaar	19 mm
Aanhaalmoment zwaar	20 N·m
Schroefaansluitingen	#8 / 4,2 mm, roestvast staal
Aanhaalmoment schroeven	2 N·m
Materiaal aansluiting	Roestvast staal
Materiaal flensmoer	Roestvast staal
Materiaal railstrip	Vertind koper, 19 x 24 mm
Materiaal voet	ABS, UL 94 V-0
Materiaal kap	ABS, UL 94 V-2
Afmetingen (h x b x d), met kap	65 x 216 x 86 mm
Gewicht	0,75 kg
Fabrikant	Victron Energy
Garantie	5 jaar
