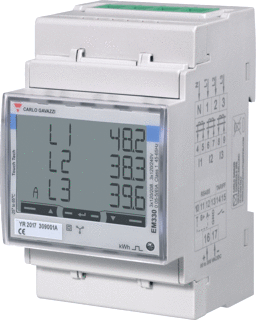

Carlo Gavazzi Energiemeter EM330 3-fase via CT's
Speciaal artikel, kan niet worden geretourneerd!
Driefasige energieanalyser voor DIN-rail met verlicht scherm en aanraaktoetsen, meting via stroomtransformatoren met 5 A ingang, actieve en blindenergie, invoer en teruglevering apart of gesommeerd, dubbel tariefbeheer, RS485 Modbus, IP51 voorzijde
Specificaties
| EAN | 8030956069877 |
|---|---|
| Merk | Carlo Cavazzi |
| Netspanning | 380 |
| Verpakkingseenheid | Per stuk |
| Lengte | 72 |
| Breedte | 100 |
| Hoogte | 72 |
| Gewicht | 0.351 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 3 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (5)
Volledige productomschrijving
Over de Energy meter EM330 3 phase max 6A/ph
Driefasige energieanalyser voor DIN-rail met verlicht scherm en aanraaktoetsen, meting via stroomtransformatoren met 5 A ingang, actieve en blindenergie, invoer en teruglevering apart of gesommeerd, dubbel tariefbeheer, RS485 Modbus, IP51 voorzijde
Carlo Gavazzi Energiemeter EM330, 3-fase via stroomtransformatoren
Driefasige energieanalyser voor DIN-railmontage met verlicht LCD-scherm en geïntegreerd aanraaktoetsenbord. De meter wordt aangesloten via stroomtransformatoren met een 5 A-uitgang en meet actieve en blindenergie, met invoer en teruglevering gescheiden of gesommeerd. Communicatie via RS485 Modbus RTU.
Toepassingen
Zodra de hoofdstroom boven het bereik van een direct metende meter uitkomt, meet u via stroomtransformatoren — en dan wilt u een meter die daarop is gebouwd. Deze analyser leest ter plaatse af op een verlicht scherm, houdt twee tarieven bij en levert de gegevens via Modbus door. Voor kostentoewijzing in bedrijfspanden, verzamelgebouwen en industriële installaties is dit de werkpaardoplossing.
- Zware driefase-aansluitingen waar directe meting niet mogelijk is
- Kostentoewijzing en doorbelasting per afdeling, huurder of proces
- Installaties met dubbel tariefbeheer
- Twee- en eenfasesystemen, naast drie- en vierdraads driefasesystemen
- Meetopstellingen waarin zowel werk- als blindvermogen vastgelegd moet worden
Meting
- Stroomingang 5 (6) A via stroomtransformatoren; CT-verhouding instelbaar
- Geschikt voor driefase 3- en 4-draads, tweefase 3-draads en eenfase 2-draads systemen
- Actieve en blindenergie
- Invoer en teruglevering gescheiden vast te leggen, of gesommeerd tot één totaal
- Meet alleen invoer als dat gewenst is
Tarieven en uitgangen
- Twee tarieven, te sturen via de digitale ingang of via een Modbus-commando
- Digitale ingang: contact open is tarief 1, contact gesloten is tarief 2
- Optioneel een pulsuitgang evenredig aan de gemeten actieve energie
Communicatie
- RS485 met Modbus RTU via schroefklemmen
- Tot 247 apparaten op dezelfde bus
- Bij kabellengtes boven 1000 m is een signaalversterker nodig; alleen het laatste apparaat in de lijn wordt afgesloten
- Ook leverbaar in een M-Bus- of pulsuitvoering; controleer bij bestelling welke uitvoering u nodig heeft
Uitvoering
- DIN-railbehuizing
- Verlicht LCD-scherm met geïntegreerd aanraaktoetsenbord
- Beschermingsgraad IP51 aan de voorzijde
- Hulpvoeding 90 tot 260 V AC/DC
- Leverbaar in een MID-gecertificeerde uitvoering voor wettelijke metrologie
Direct mee te bestellen

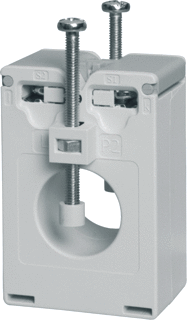

- Carlo Gavazzi meetspoel 100 A vaste kern (REL200201330). Categorie Energiemeters.
- Carlo Gavazzi meetspoel 160 A vaste kern (REL200203330). Categorie Energiemeters.
- Carlo Gavazzi meetspoel 250 A vaste kern (REL200205330). Categorie Energiemeters.
- Carlo Gavazzi meetspoel 250 A deelbare kern (REL200221250) — voor retrofit zonder de bedrading los te nemen. Categorie Energiemeters.
Gerelateerde producten
- ABB System pro M compact B24 elektriciteitsmeter (REL400003000) — MID-goedgekeurd alternatief met CT-aansluiting
- Energiemeter EM540, 3 fase, max. 65 A per fase (REL200100100) — direct metend, zonder stroomtransformatoren
Documentatie
Carlo Gavazzi publiceert voor dit artikel geen Nederlandstalige documentatie; de installatiehandleiding is meertalig (onder andere Engels en Duits).
- Carlo Gavazzi EM330 installatiehandleiding (EN/DE/IT, PDF)
- Communicatieprotocol EM330/EM340/ET330/ET340 (EN, PDF)
- Carlo Gavazzi productpagina EM330 (EN)
- Handleiding via onze productpagina (PDF)
- Datasheet via onze productpagina (PDF)
Contact
Welke meter en welke stroomtransformatoren passen bij uw aansluitwaarde, en heeft u MID-certificering nodig? Onze specialisten stellen de complete meetset voor u samen. Neem contact met ons op.
Specificaties
| Aantal fasen | 3 (3- of 4-draads); ook 2-fase en 1-fase toepasbaar |
|---|---|
| Stroomingang | 5 (6) A via stroomtransformatoren |
| Energiemeting | Actief en blind; invoer en teruglevering gescheiden of gesommeerd |
| Tarieven | 2, via digitale ingang of Modbus-commando |
| Communicatie | RS485 Modbus RTU; tot 247 apparaten per bus |
| Uitgang | Optionele pulsuitgang |
| Weergave | Verlicht LCD met aanraaktoetsenbord |
| Hulpvoeding | 90 tot 260 V AC/DC |
| Beschermingsgraad | IP51 voorzijde |
| Certificering | MID-uitvoering leverbaar |
| Montage | DIN-rail |
| Merk | Carlo Gavazzi |
| EAN | 8030956069877 |
