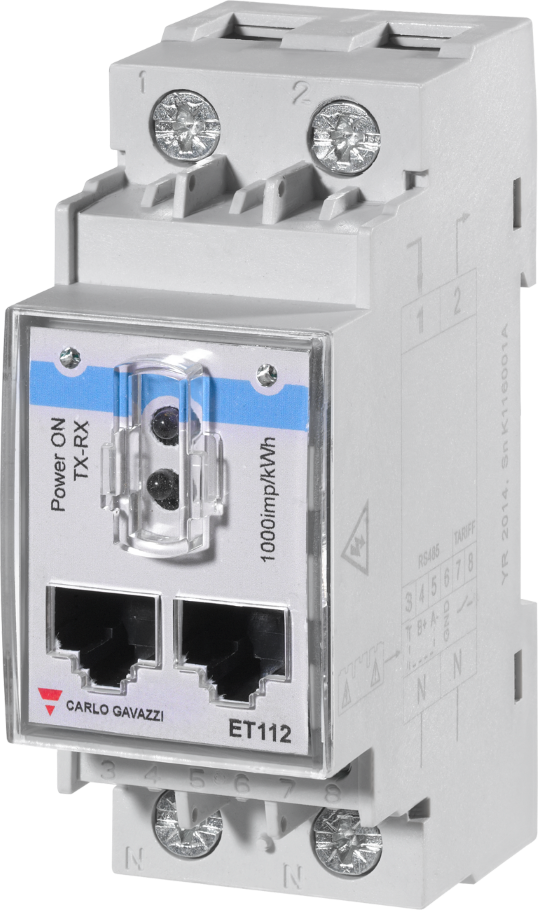

Victron Energiemeter ET112 — 1 fase, max. 100 A

Eenfasige energiemeter voor DIN-railmontage met directe meting tot 100 A. De meter registreert vermogen en energie op de plek waar het telt — bij de verdeelkast — en geeft die waarden via RS485 door aan een GX-apparaat. De metingen zijn zowel lokaal als op het VRM-portaal zichtbaar.

Toepassingen

Een ESS-installatie is zo slim als zijn netmeting. Zonder meter weet het systeem niet hoeveel er van het net komt of naar het net gaat, en blijft terugleveren beperken giswerk. Deze meter is de eenvoudigste en voordeligste manier om dat op een eenfase-aansluiting recht te zetten: op de DIN-rail in de meterkast, één datakabel naar het GX-apparaat, en de energiebalans klopt.

• Eenfase ESS-installaties: netmeting als regelingang, minimaliseren van import en export


• Meten van de opbrengst van een AC-gekoppelde PV-omvormer


• Meten van het vermogen van een AC-aggregaat


• Bewaken van een afzonderlijk AC-belastingscircuit


• Woningen, appartementen en kleinere bedrijfspanden met een eenfase-aansluiting

Vier functies in het GX-apparaat

De functie wordt op het GX-apparaat ingesteld. De meter kan werken als:

• Netmeter, tevens regelingang voor een ESS-systeem


• PV-omvormermeter


• Aggregaatmeter


• AC-meter voor een specifiek belastingscircuit

Aansluiten op een GX-apparaat

• Bekabeld via de RS485-naar-USB-interface, leverbaar met 1,8 m of 5 m kabel


• Draadloos via de Zigbee-naar-USB-converter aan de GX-zijde en de Zigbee-naar-RS485-converter aan de meterzijde


• Let op: de RJ45-poorten van de ET-serie worden niet gebruikt voor de Victron RS485-naar-USB-interface; sluit die aan op de schroefklemmen

Uitvoering

• DIN-railbehuizing


• Directe meting tot 100 A, geen meetspoelen nodig


• Zelfvoedend uit het gemeten net


• Geen display; een LED geeft aan of de communicatie actief is

Direct mee te bestellen

• RS485 naar USB interface 1,8 m (ASS030572018). Categorie Interface.


• RS485 to USB interface 5 m (ASS030572050). Categorie Interface.

Gerelateerde producten

• Energiemeter ET340, 3 fase, max. 65 A (REL300300000) — de driefase-uitvoering


• Zigbee naar RS485-converter (ASS300420100) en Zigbee naar USB-converter (ASS300420200) — voor een draadloze koppeling

Documentatie

Victron Energy publiceert één gecombineerde handleiding voor de energiemeters ET112, ET340, EM24 en EM540. Die is Nederlandstalig beschikbaar.

• Victron productpagina Energiemeters (NL)


• Handleiding Energiemeters (NL, PDF)


• Energy Meter manual (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)

Contact

Welke energiemeter past bij uw aansluiting, en bekabeld of draadloos koppelen? Onze specialisten bepalen het met u en leveren de complete set. Neem contact met ons op.
