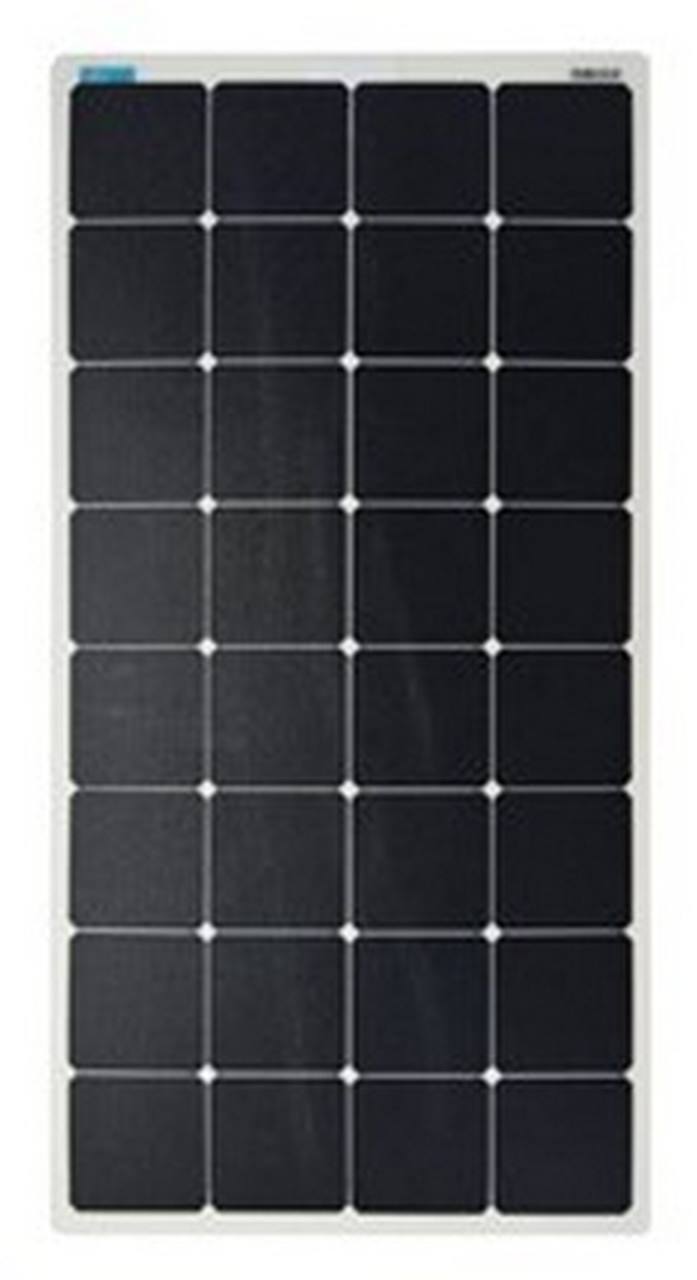

Zonnepaneel TF-S-120WP/39.7V-FLUS (1060x540x3 mm)
Glasloos semi-flexibel zonnepaneel met kristallijne SunPower-cellen en vlakke kabeluitvoer, 120Wp, Vmp 39,7V, Imp 3,03A, Voc 46,7V, Isc 3,20A, 64 cellen, IP68, max. systeemspanning 200V, buigradius min. 1 m, vermogenstolerantie ±3%, -40 tot +85°C.
Specificaties
| EAN | 6091634212277 |
|---|---|
| Merk | TopSolar |
| Model | TF |
| Piekvermogen (Wp) | 120 |
| Open klemspanning (Voc) | 46.7 |
| Zonnepaneelframe | Ja |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 1060 |
| Breedte (mm) | 540 |
| Hoogte (mm) | 3 |
| Gewicht (kg) | 2.1 |
| kortsluitstroom (Isc) | 3.2 |
| maximale vermogensstroom (Impp) | 3.03 |
| paneel aansluiting | Kabel open eind |
| Verzendmethode | Afhalen of verzenden |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 5 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >10 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Direct meebestellen (11)
Volledige productomschrijving
Over de Zonnepaneel TF-S-120WP/39.7V-FLUS (1060x540x3 mm)
Glasloos semi-flexibel zonnepaneel met kristallijne SunPower-cellen en vlakke kabeluitvoer, 120Wp, Vmp 39,7V, Imp 3,03A, Voc 46,7V, Isc 3,20A, 64 cellen, IP68, max. systeemspanning 200V, buigradius min. 1 m, vermogenstolerantie ±3%, -40 tot +85°C.
Buigbaar paneel voor gebogen oppervlakken zoals bootdekken, biminitops, kajuitdaken en daken van voertuigen en werkwagens, en voor industriële en infra-toepassingen met een gewelfd montagevlak. De kabel komt vlak uit het paneel, zonder opbouwdoos, zodat er niets uitsteekt. Met 3 mm dikte en 2,1 kg blijft het paneel nauwelijks zichtbaar op het dak.
Accuspanning
Met een Voc van 46,7V is het paneel geschikt voor 12V en 24V accubanken, altijd via een MPPT-laadregelaar. De Vmp van 39,7V ligt ruim boven de laadspanning van de accubank; de MPPT zet het spanningsverschil om in laadstroom.
Vermogen
Nominaal vermogen 120Wp met een tolerantie van ±3%, bij een Vmp van 39,7V en een Imp van 3,03A. De Voc is 46,7V en de Isc 3,20A. Het vermogen daalt met 0,27% per °C celtemperatuur.
Koppelbaar
Serie- en parallelschakeling is mogelijk tot een maximale systeemspanning van 200V DC. Bij een MPPT met 75V PV-ingang past één paneel in serie; extra panelen worden dan parallel geschakeld. Voor serieschakeling van flush-panelen is een bypass diode box beschikbaar.
Constructie
64 kristallijne SunPower-cellen (8 x 8) met een celrendement van 24,4%, ingebed in glasloos polymeer composiet van 3 mm dik. Beschermingsgraad IP68, bedrijfstemperatuur -40 tot +85°C. Het gewicht is 2,1 kg, ofwel 3,5 kg/m². De kabel komt vlak uit het paneel, zonder junction box.
Montage
Het paneel mag gebogen worden tot een radius van minimaal 1 m, met een maximale booghoogte van 150 mm. Het paneel heeft geen frame en wordt verlijmd, zonder beugels of boorgaten. Sika schrijft voor de hechtvlakken spaarzaam te activeren met Aktivator-205 op een pluisvrije, licht bevochtigde doek en daarna 10 minuten tot 2 uur te laten afluchten bij 23°C, bij een verwerkingstemperatuur van 5-40°C (ideaal 15-25°C). Daarna volgt de verlijming met Sikaflex 552 AT en gaat de kabel via een dakdoorvoer naar binnen. Afhalen heeft de voorkeur, omdat het dunne paneel bij transport kan beschadigen.
Direct mee te bestellen
- TopSolar kabel 4mm² 5m MC4 male/female, KABSOL000405 - Accessoires zonnepanelen
- TopSolar kabel 4mm² 10m MC4 male/female, KABSOL000430 - Accessoires zonnepanelen
- Staubli MC4 connector set (male en female), SOLAR0095486 - Accessoires zonnepanelen
- Bypass diode box voor flush zonnepaneel, SOLAR5005050 - Accessoires zonnepanelen
- Solara dakdoorvoer DD2/W, SOLAR0095481 - Accessoires zonnepanelen
- Scanstrut doorvoer 2 tot 6 mm (1-voudig), SOLAR0095557 - Accessoires zonnepanelen
- Scanstrut doorvoer 2 tot 6 mm (2-voudig), SOLAR0095558 - Accessoires zonnepanelen
- Victron SmartSolar MPPT 75/15 (12/24V), SCC075015060R - Omvormers zonnepanelen
- Sikaflex 552 AT constructielijm wit (buitentoepassingen), 300 ml, SOLAR0092525 - Accessoires zonnepanelen
- Sika aktivator-205 transparant, 30 ml, SOLAR0092533 - Accessoires zonnepanelen
- Solara dakdoorvoer DD1/W, SOLAR0095480 - Accessoires zonnepanelen
Documentatie
Vraag & antwoord
| Hoe ver mag ik het paneel buigen? | Tot een radius van minimaal 1 m, met een maximale booghoogte van 150 mm. |
|---|---|
| Hoeveel panelen kan ik in serie zetten op een MPPT met 75V PV-ingang? | Eén. De Voc is 46,7V per paneel; twee panelen geven samen 93,4V. |
| Wat weegt het paneel? | 2,1 kg, ofwel 3,5 kg per m². |
Twijfel je of het paneel op jouw gebogen dak of bimini past, of welke MPPT erbij hoort? Voel je vrij om contact met ons op te nemen; wij denken graag mee over de complete zonne-installatie. Neem contact op met Top Systems.
Specificaties
| Nominaal vermogen (Pmax) | 120Wp, ±3% |
| Vmp | 39,7V |
| Imp | 3,03A |
| Voc | 46,7V |
| Isc | 3,20A |
| Maximale systeemspanning | 200V DC (IEC) |
| Celtype | Kristallijn silicium, SunPower |
| Aantal cellen | 64 (8 x 8) |
| Celrendement | 24,4% |
| Temperatuurcoëfficiënt vermogen | -0,27%/°C |
| Minimale buigradius | 1 m |
| Maximale booghoogte | 150 mm |
| Materiaal | Glasloos polymeer composiet |
| Aansluiting | Vlakke kabeluitvoer (flush) |
| Beschermingsgraad | IP68 |
| Bedrijfstemperatuur | -40 tot +85°C |
| Afmetingen (l x b x h) | 1060 x 540 x 3 mm |
| Gewicht | 2,1 kg |
| Certificering | CE, RoHS |
| Garantie | 6 jaar |
