Over de Victron Lynx Distributor M10

Victron Lynx Distributor (M10)

Lynx-module die vier DC-groepen afzekert en bewaakt. Zekeringhouders zitten direct op de plusrail: minder verbindingen, minder DC-ripple en minder faalpunten dan met losse rails en zekeringhouders.

Kenmerken

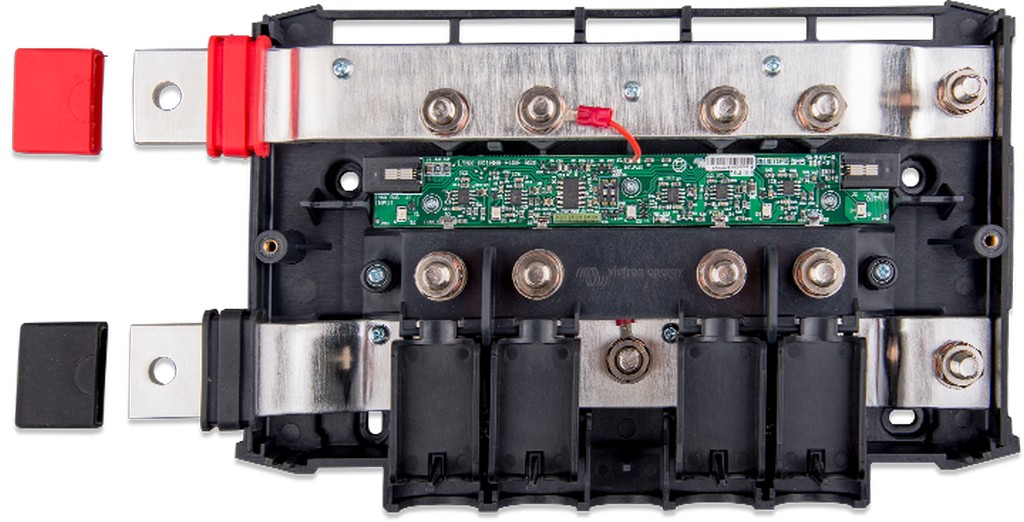

• Plusrail met vier zekeringposities (interne M8-bouten)


• Minrail met vier aansluitingen plus een aardaansluiting


• Nominaal 1000 A, voor 12, 24 en 48 V-systemen


• M10-koppelbouten tussen de Lynx-modules


• Meegeleverde afdekkap voor aanraakbeveiliging

Zekeringbewaking

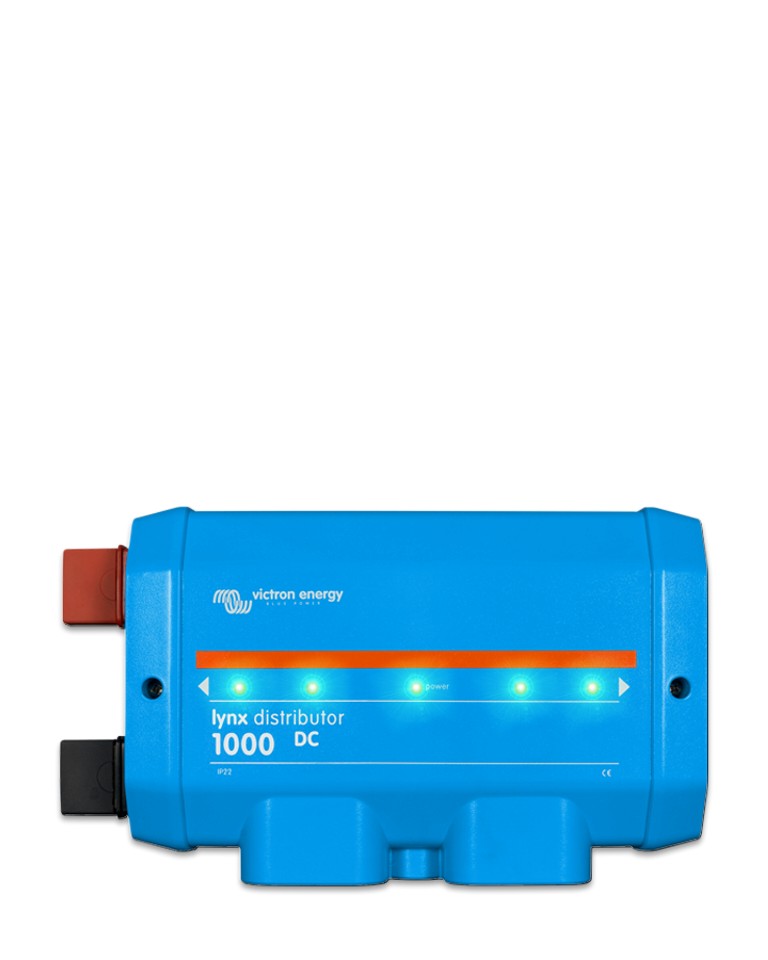

• De status van elke zekering wordt continu bewaakt en per positie met een LED op het front weergegeven

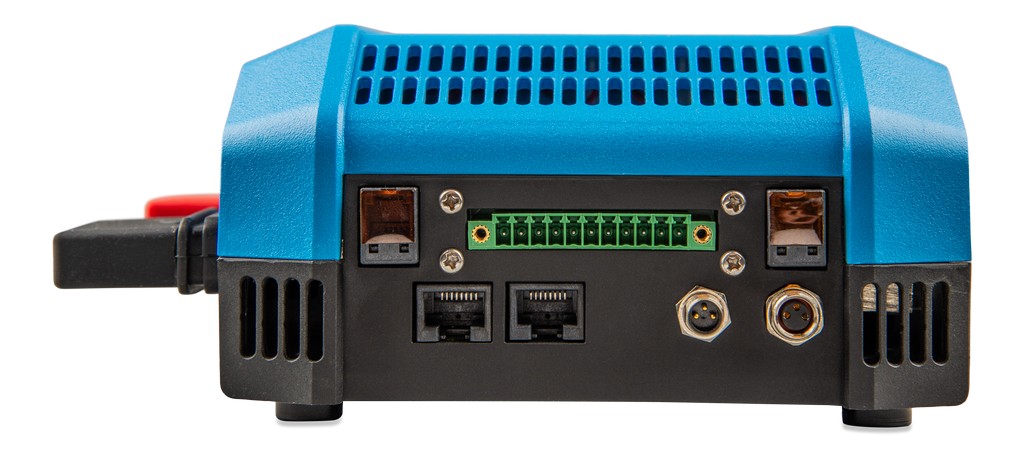

• Voor werkende LED's is voeding via de communicatiekabel nodig — dus een Lynx Shunt VE.Can of een Lynx Smart BMS in het systeem


• In combinatie met een Lynx Smart BMS zijn tot vier Distributors uit te lezen op een GX-apparaat, inclusief alarmen en meldingen

Gerelateerde producten

• Victron Lynx Shunt VE.Can (M10) – art.nr. LYN040102110 – voedt de zekeringbewaking


• Victron Lynx Smart BMS 500 (M10) – bij lithiumsystemen


• Victron Lynx Power In M10 – art.nr. LYN020102010


• Lynx Class-T Power In (M10) – art.nr. LYN060404010


• MEGA-zekeringen

Handleidingen en datasheets

• Lynx Distributor – handleiding en datasheet (Victron Energy)


• Lynx distributiesysteem – overzicht (Victron Energy)
