Over de Carlo Gavazzi meetspoel 200A (deelbaar)

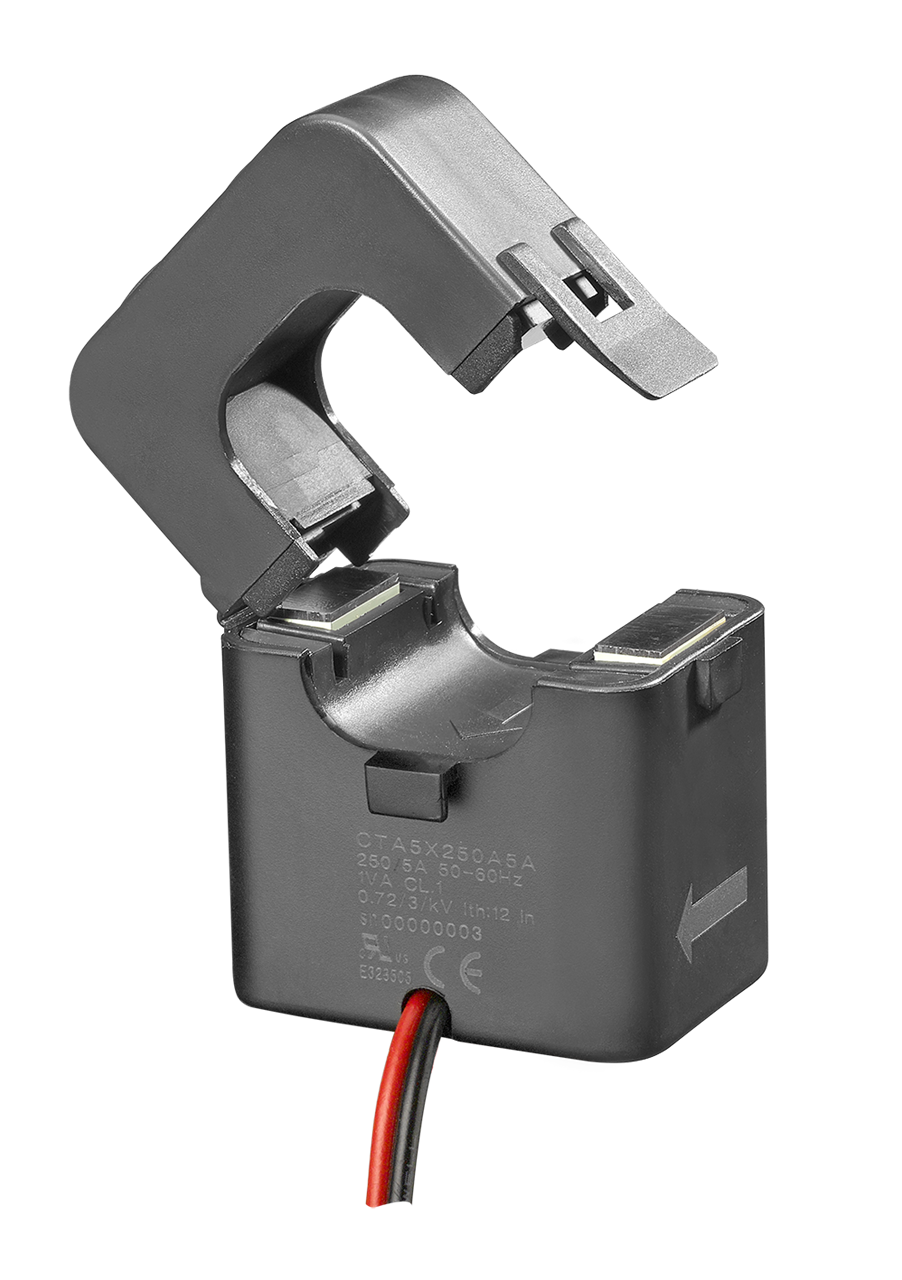

Carlo Gavazzi meetspoel 200 A, deelbare kern

Deelbare stroomtransformator uit de CTA 5X-serie, met een primaire stroom van 200 A en een secundaire uitgang van 5 A. De kern klikt open, zodat de meetspoel om een bestaande ader kan worden geplaatst zonder de bedrading los te nemen. Bedoeld voor gebruik met energiemeters die een 5 A-stroomingang hebben.

Toepassingen

Bij zwaardere aansluitingen loopt de hoofdstroom altijd via meetspoelen. Dat betekent normaal gesproken: aders losnemen, doorvoeren, weer aansluiten — in een kast die vaak nauwelijks ruimte biedt. Met een deelbare kern vervalt dat volledig, en meet u binnen enkele minuten mee op de bestaande bekabeling.

• Retrofit van energiemeting bij zwaardere aansluitingen


• Bedrijfspanden, industriële installaties en verzamelgebouwen


• Kasten waarin het losnemen van hoofdaders praktisch niet haalbaar is


• Uitbreiding van bestaande installaties met sub-metering

Meting

• Primaire stroom 200 A


• Secundaire uitgang 5 A


• Nauwkeurigheid volgens EN 61869-2


• Frequentie 50/60 Hz


• Maximale systeemspanning 600 V AC

Uitvoering

• Deelbare (split-core) behuizing met kliksluiting


• Doorvoeropening 24 mm


• Geïntegreerde meetkabel


• Thermische isolatieklasse B


• Omgevingstemperatuur -20 tot +65 °C

Let op bij de keuze van de meter

Deze meetspoel heeft een secundaire uitgang van 5 A en werkt daarom uitsluitend met energiemeters die een stroomtransformator-ingang hebben. Direct metende meters — waarbij de stroom door de meter zelf loopt — zijn hiervoor niet geschikt.

Direct mee te bestellen

• Carlo Gavazzi Energiemeter EM330 3-fase via CT's (REL200200330) — driefasige energiemeter met CT-ingang. Categorie Energiemeters.

Gerelateerde producten

• Carlo Gavazzi meetspoel 150 A deelbare kern (REL200221150)


• Carlo Gavazzi meetspoel 250 A deelbare kern (REL200221250)


• ABB System pro M compact B24 elektriciteitsmeter (REL400003000) — MID-goedgekeurde meter met CT-aansluiting

Documentatie

Carlo Gavazzi publiceert voor deze serie geen Nederlandstalige documentatie; de datasheet is Engelstalig en dekt de volledige CTA-reeks.

• Carlo Gavazzi CTA datasheet (EN, PDF)


• Handleiding via onze productpagina (PDF)


• Datasheet via onze productpagina (PDF)

Contact

Welke primaire stroom past bij uw aansluiting, en welke meter hoort erbij? Onze specialisten stellen de juiste combinatie voor u samen. Neem contact met ons op.

Specificaties
