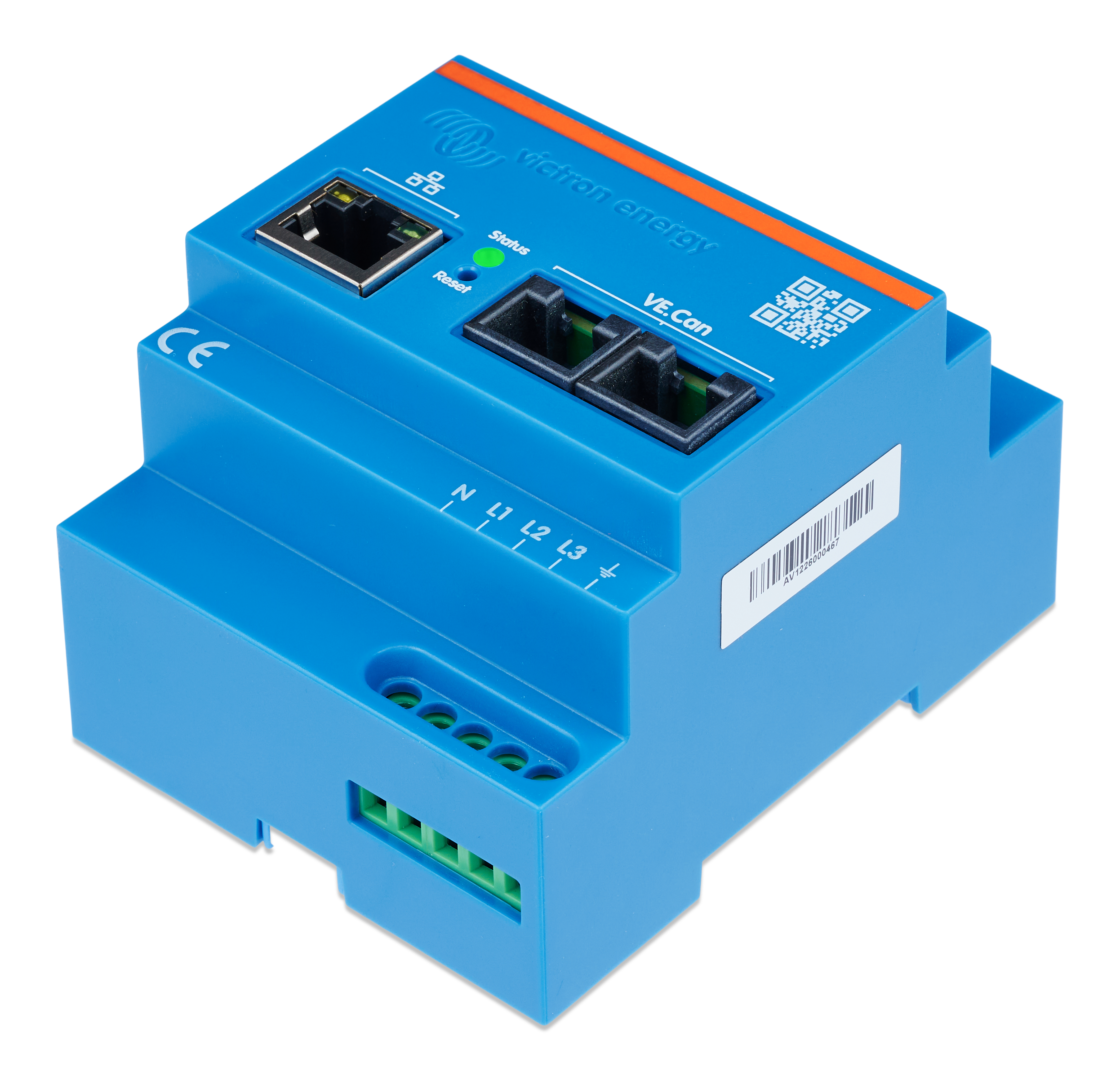

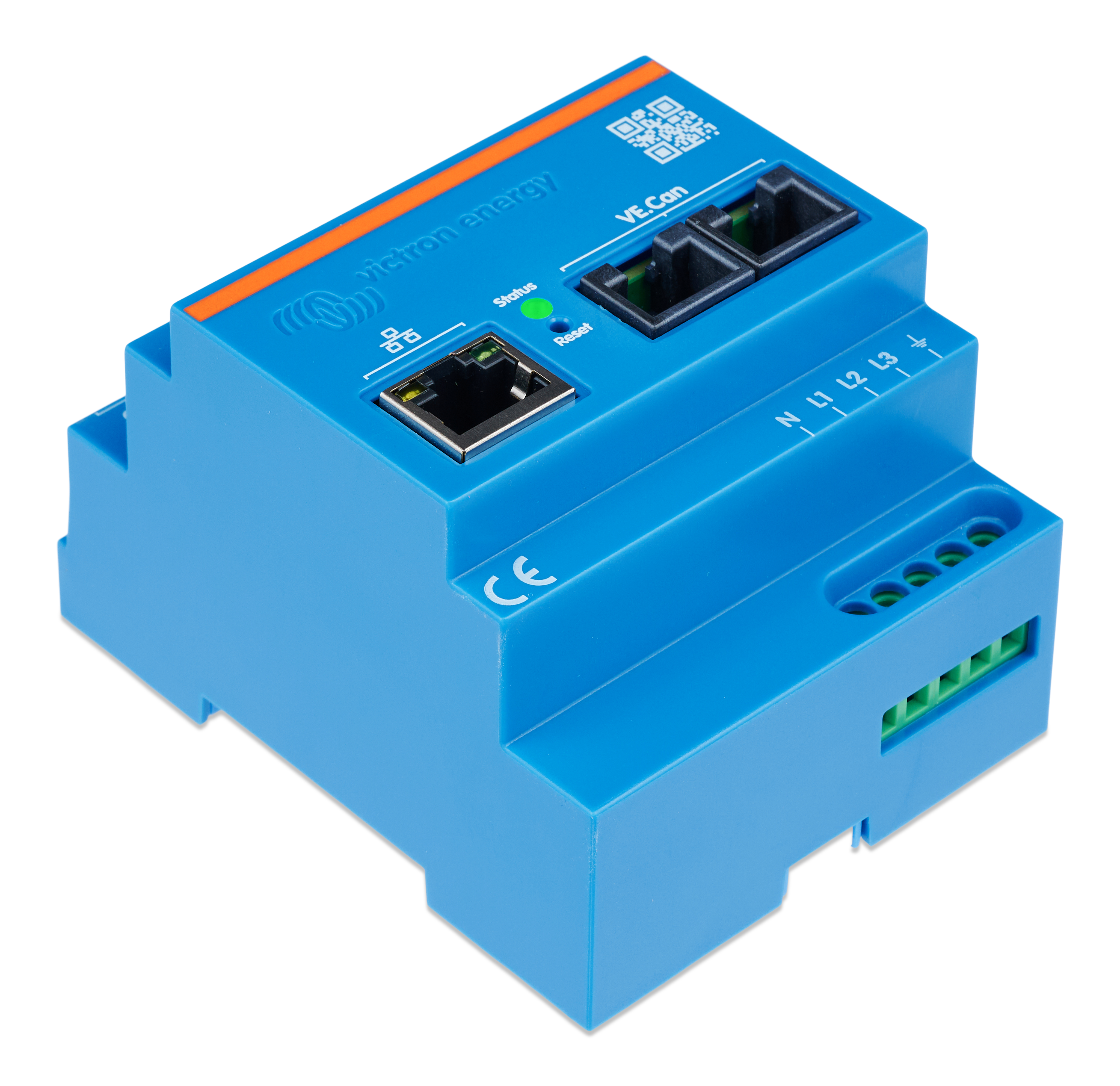

Energy Meter VM-3P5A

Over de Energy Meter VM-3P5A

Driefasen energiemeter voor meting via externe 5A-stroomtransformatoren, spanningsbereik 85 tot 265 V fase-nul en 150 tot 460 V fase-fase, 50/60 Hz, VE.Can en ethernet met Modbus UDP, zelfvoedend, DIN-railmontage, IP20, 90 x 71 x 59 mm.

Voor installaties waar de netaansluiting of een grote verbruiker gemeten moet worden zonder dat de kabels losgekoppeld hoeven: met eigen stroomtransformatoren meet u ook zware kabels en railsystemen. De meetwaarden komen direct in het GX-apparaat.

Meten via eigen stroomtransformatoren

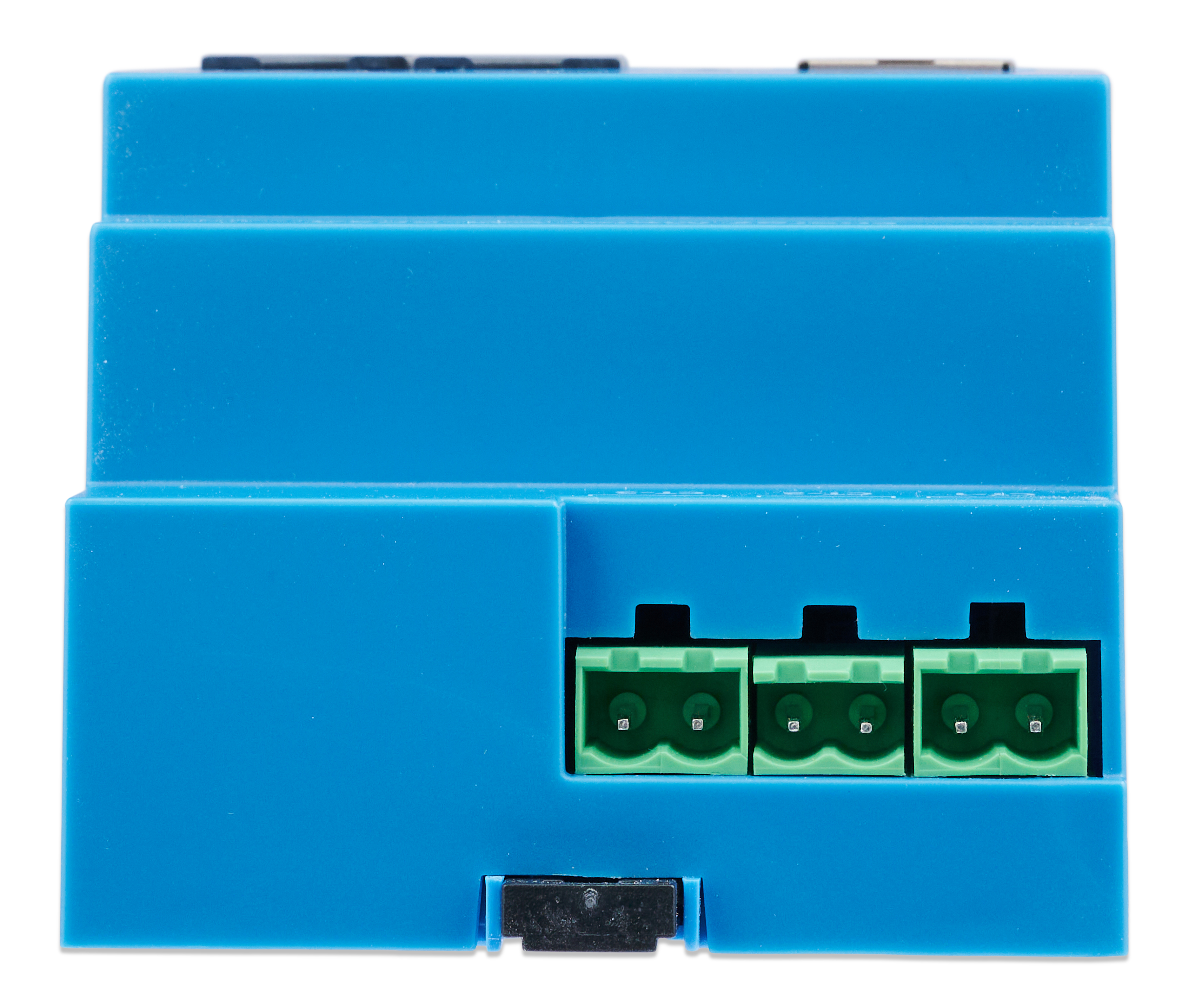

De meter heeft een nominale stroomingang van 5 A en werkt met externe stroomtransformatoren die u zelf kiest. Daarmee bepaalt u het meetbereik: van een lichte groep tot een aansluiting van honderden ampères. De transformatoren worden niet meegeleverd.

Een, twee of drie fasen

De meter is geschikt voor eenfase-, splitfase- en driefaseninstallaties. Het spanningsbereik loopt van 85 tot 265 V tussen fase en nul en van 150 tot 460 V tussen de fasen, bij 50 of 60 Hz. De spanning wordt direct gemeten, zonder tussenkomst van spanningstransformatoren.

Aansluiten op een GX-apparaat

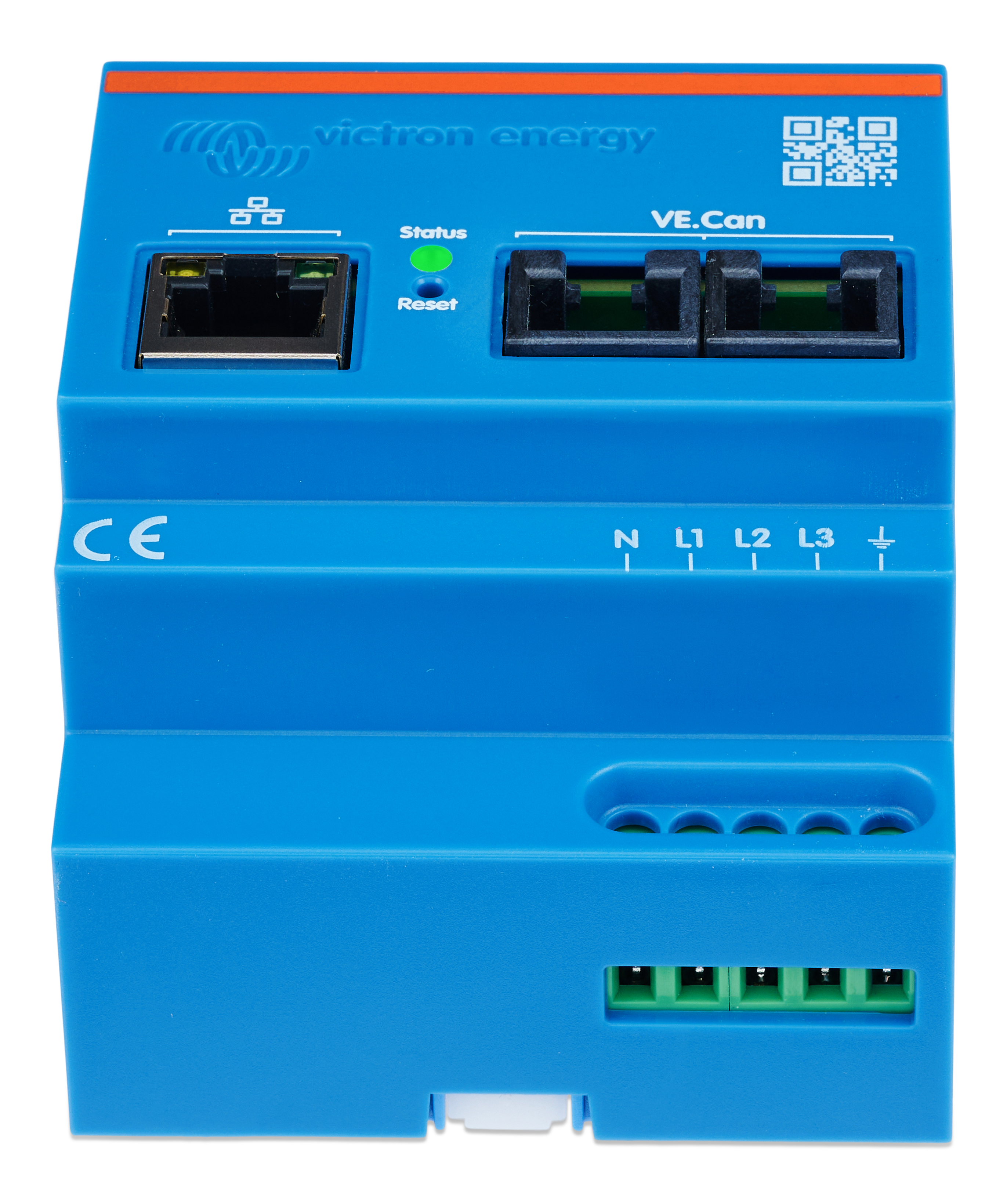

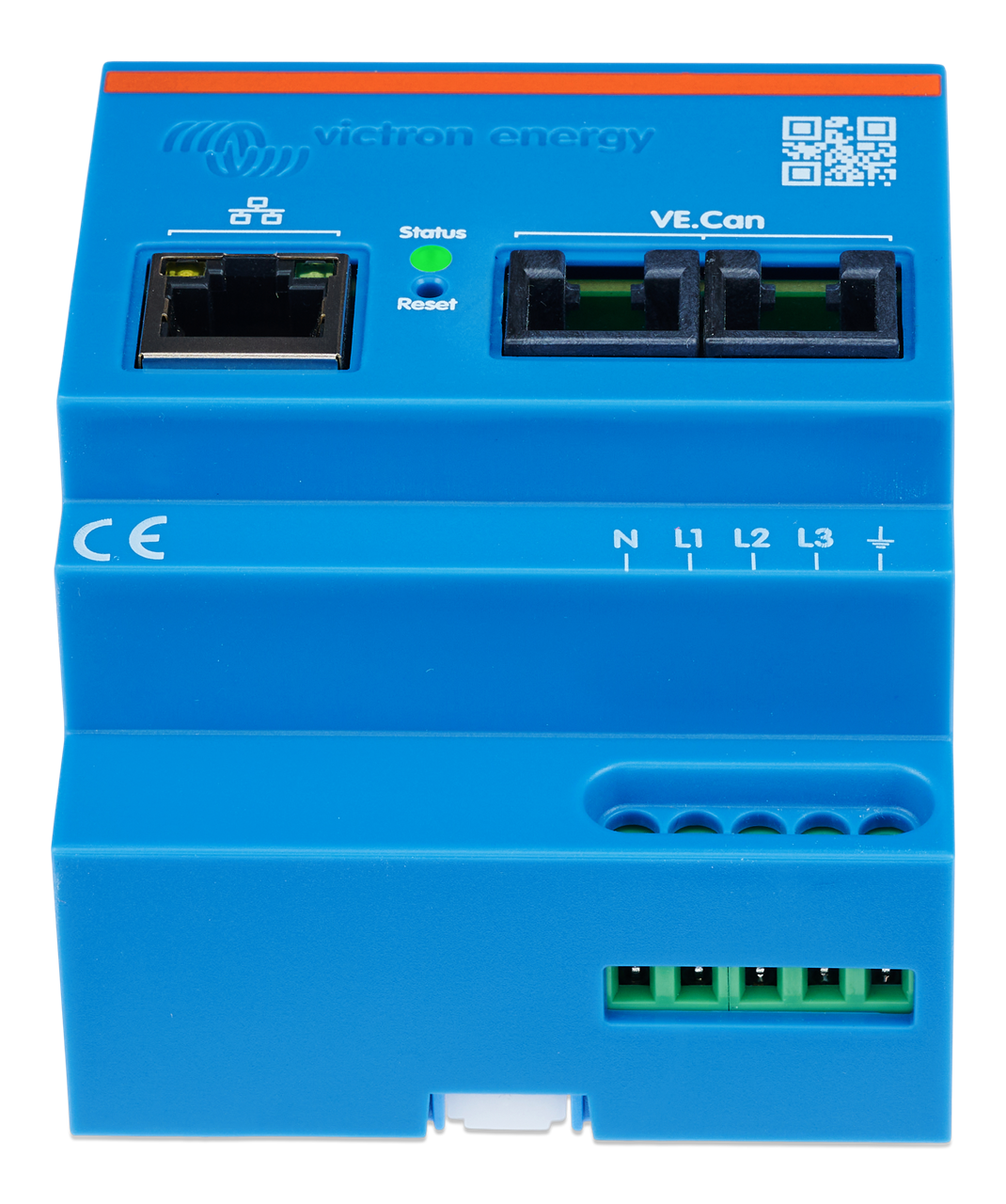

Er zijn twee RJ45-connectoren voor VE.Can en een RJ45 voor ethernet met Modbus UDP. Aangesloten op een Cerbo GX of ander GX-apparaat verschijnen de meetwaarden op het scherm en in de VRM Portal. De meetwaarden worden elke 100 milliseconden ververst, wat snel genoeg is om de meter als netmeter in een ESS-installatie te gebruiken.

Zelfvoedend

De meter voedt zichzelf via N-L1-L2-L3 en verbruikt 1,85 W. Er is dus geen aparte voedingsspanning nodig.

Inbouw

• Behuizing van polycarbonaat, 90 x 71 x 59 mm

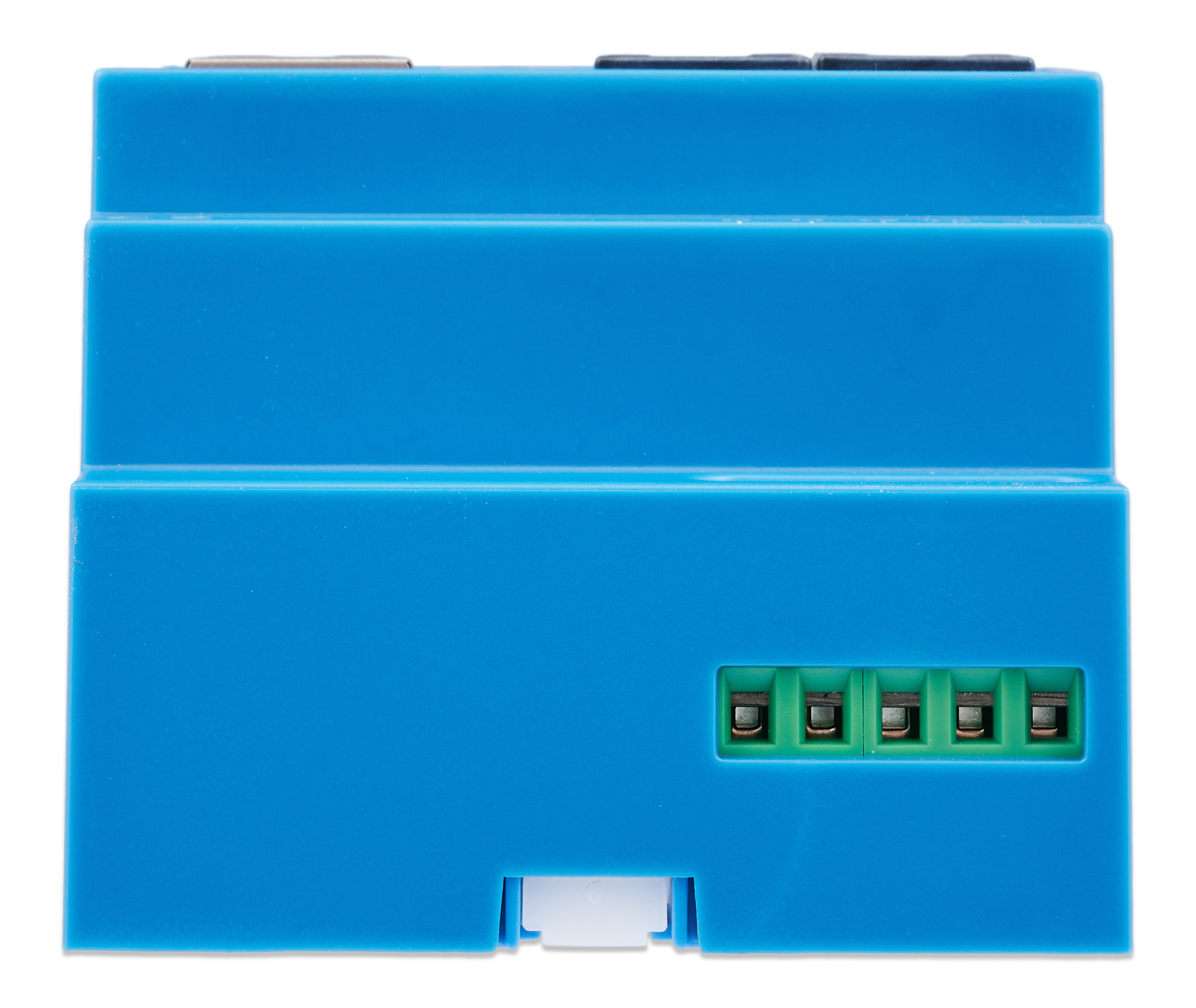

• Schroefklemmen voor spanningsaansluiting, 1,0 tot 2,5 mm²
• Beschermingsgraad IP20, uitsluitend voor binnengebruik
• Bedrijfstemperatuur -10 °C tot +55 °C

Verschil met de VM-3P75CT

De VM-3P75CT (REL200300100) wordt geleverd met eigen klemstroomtransformatoren tot 75 A per fase en is daarmee de kant-en-klare keuze voor een gewone huisaansluiting. Deze uitvoering meet via losse 5A-transformatoren en is bedoeld voor zwaardere of afwijkende installaties.

Direct mee te bestellen

• Carlo Gavazzi Meetspoel 100A vaste kern – REL200201330
• Carlo Gavazzi Meetspoel 160A vaste kern – REL200203330
• Carlo Gavazzi Meetspoel 250A vaste kern – REL200205330
• Carlo Gavazzi Meetspoel 100 Ampère deelbare kern – REL200221100
• Carlo Gavazzi Meetspoel 200 Ampère deelbare kern – REL200221200
• Carlo Gavazzi Meetspoel 300 Ampère deelbare kern – REL200221300
• Victron Cerbo GX MK2 – BPP900450110

Gerelateerde producten

• Victron Energiemeter 3-fase VM-3P75CT – REL200300100
• Energiemeter EM540 - 3 fase - max 65A per fase – REL200100100
• Energiemeter ET340 3 fase max 65A – REL300300000
• Energiemeter ET112 - 1 fase - max 100A – REL300100000

Documentatie

• Handleiding VM-3P5A energiemeter, online (Nederlandstalig)
• Handleiding VM-3P5A energiemeter, pdf (Engelstalig)
• Datasheet energiemeters VM-3P5A en VM-3P75CT (Engelstalig)

Contact

Weet u niet zeker welke stroomtransformatoren bij uw aansluiting horen, of welke energiemeter het beste in uw ESS-installatie past? Onze specialisten kijken graag met u mee. Neem contact met ons op.
